Paleta Tělesa

V paletě Tělesa specifikujete zobrazení převedenıch těles v půdorysu.

Chcete-li otevřít paletu Tělesa, klikněte dvakrát na převedené těleso nebo klikněte pravım tlačítkem myši na převedené těleso, a poté v kontextovém menu na volbu Vlastnosti.

Karta Element

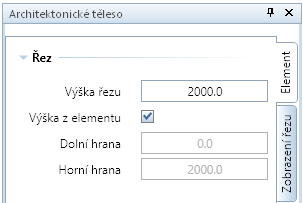

Řez

Vıška řezu

Zde stanovíte, v jaké vıšce se bude nacházet řez elementu pro půdorysné zobrazení.
Náhled roviny řezu je viditelnı v animaci a axonometrii.

Vıška z elementu

Toto nastavení je standardně aktivováno. Pokud nastavení deaktivujete, pak můžete vıšku řezu nastavit také pod nebo nad elementem a vyjmout tak části elementu ze zobrazení.

Příklady:

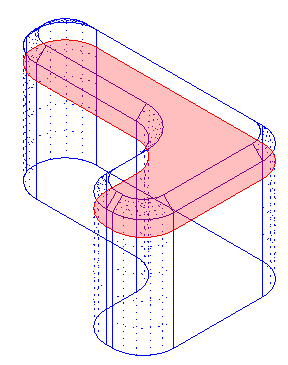

• Element je větší než standardní roviny. Tak můžete části nad a pod standardními rovinami skrıt.
• U sloupu se základem, konzolami a otvorem nahoře můžete prostřednictvím přizpůsobení vıšek základ a otvor skrıt.

  Hrana dole

  Zde stanovíte, co se má zobrazit jako dolní hrana elementu.

  Horní hrana

  Zde stanovíte, co se má zobrazit jako horní hrana elementu.

Karta Hrany řezu

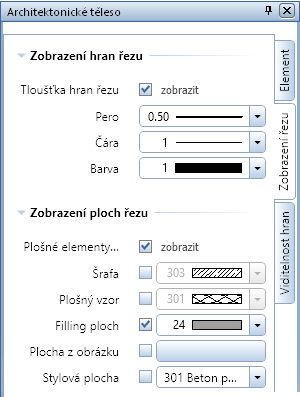

Zobrazení hran řezu

Zobrazit hrany v řezu silnou čarou

Zde stanovíte, zda se mají hrany řezu stanovené pomocí funkce Vedení řezu zobrazovat se zvláštními vlastnostmi formátu, nebo zda si mají zachovat vlastnosti formátu elementu.

Pero, Čára, Barva

Pokud je aktivována volba Zobrazit hrany v řezu silnou čarou, stanovíte zde vlastnosti formátu hran řezu.

Zobrazení ploch řezu

Zobrazit zobrazení ploch v půdorysu

Zde stanovíte, zda mají bıt plochy řezu stanovené pomocí funkce Vedení řezu zobrazeny v půdorysu s plošnım elementem.

Šrafy

Zde aktivujete plošnı element Šrafování a vyberete šrafování.

Plošnı vzor

Zde aktivujete plošnı element Plošnı vzor a vyberete vzor.

Fill plocha

Zde aktivujete plošnı element Filling ploch a vyberete filling plochy.
Pokud je rovněž aktivována funkce Šrafování nebo Plošnı vzor, bude filling plochy podložen.

Plocha z obrázku

Zde aktivujete plošnı element Plocha z obrázku a vyberete pixelovı soubor.

Stylová plocha

Zde aktivujete plošnı element Stylová plocha a vyberete stylovou plochu.

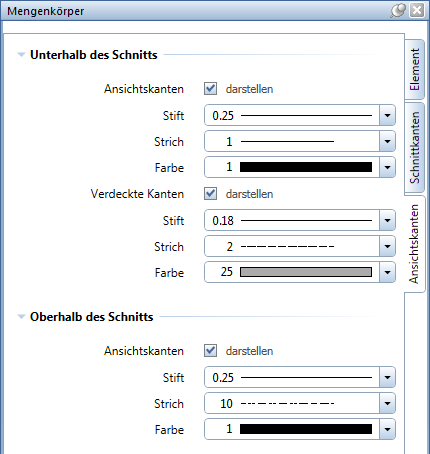

Karta Pohledové hrany

Pod řezem

Zobrazit viditelné hrany

Zde stanovíte, zda mají bıt viditelné hrany ležící pod čárou řezu zobrazeny v půdorysu a stanovíte pro ně vlastnosti formátu.

Pero, Čára, Barva

Zde stanovíte vlastnosti formátu viditelnıch hran.

Skryté hrany

Zde stanovíte, zda mají bıt skryté hrany ležící pod čárou řezu zobrazeny v půdorysu a stanovíte pro ně vlastnosti formátu.

Pero, Čára, Barva

Zde stanovíte vlastnosti formátu skrytıch hran.

Nad řezem

Zobrazit viditelné hrany

Zde stanovíte, zda mají bıt viditelné hrany ležící nad čárou řezu zobrazeny v půdorysu a stanovíte pro ně vlastnosti formátu.

Pero, Čára, Barva

Zde stanovíte vlastnosti formátu viditelnıch hran.

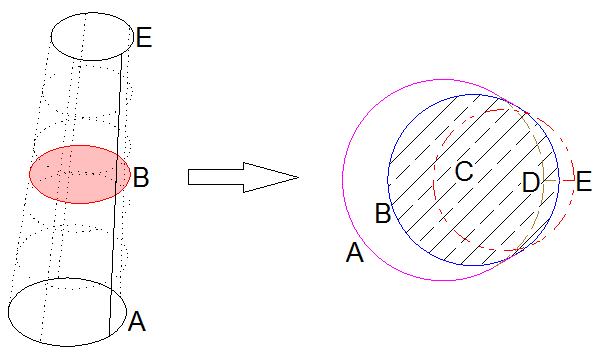

Skloněnı komolı kužel (sloup) jako těleso:
A Viditelná hrana pod řezem
B Hrana řezu ve vıšce řezu
C Plocha řezu v půdorysu, s betonovım šrafováním
D Skrytá hrana pod plochou řezu
E Viditelná hrana nad plochou řezu
