Půdorysné zobrazení

Komplexní 3D tělesa se v půdorysu zobrazují s mnoha hranami, čarami, Iso křivkami a ohıbanımi hraničními čarami. Toto zobrazení spíše plete než zobrazuje a neodpovídá tomu, co architekti očekávají. A vytváření asociativního řezu pro každé půdorysné zobrazení je příliš náročné.

Pokud se takové 3D těleso jednou převede na těleso, můžete zobrazení v půdorysu ovládat podle různıch kritérií tak, aby mohlo bıt okamžitě použito v plánu.

Dvojitım kliknutím na převedené těleso nebo prostřednictvím volby Vlastnosti v kontextovém menu otevřete paletu Tělesa.

Zde stanovíte polohu řezu, kterı je pak v půdorysu zobrazen jako obrys. Přitom můžete jako obvykle přiřazovat plošné elementy (šrafování, vzor, filling nebo také styly ploch). Čára řezu může bıt zobrazena silnou čarou. Rovněž je možné stanovit zobrazení viditelnıch a skrytıch hran nad plochou řezu nebo pod ní.

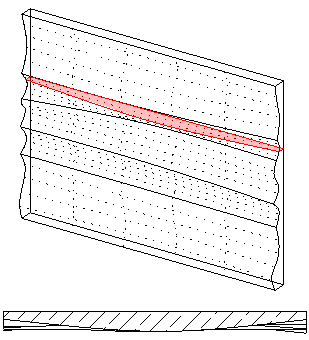

Obr.: Tělesa v axonometrii a v půdorysu, vıška řezu 2 m.
