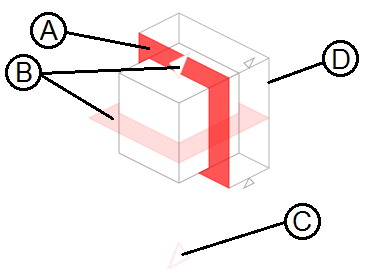

Mediante dei clic nella grafica, qui si definisce il tipo sezione Sezione verticale, Sezione orizzontale da sopra, Sezione orizzontale da sotto (per le viste da sotto / soffitto) e la rappresentazione del corpo sezione.

(A) sezione verticale
(B) sezione orizzontale da sopra
(C) sezione orizzontale da sotto
(D) mostra/nascondi corpo sezione

Questa opzione definisce come la direzione di osservazione influisce sulla rappresentazione della sezione:

• Normale: l'angolo di osservazione si riferisce alla rappresentare gli elementi attivati nella finestra in pianta.
• Libera: rappresenta la vista in una proiezione qualsiasi come, ad esempio, una isometria.

Questa opzione consente di rappresentare la posizione e la profondità del corpo sezione.

Il corpo sezione viene mostrato a video in tutte le proiezioni ma, tuttavia, non viene stampato. L'anteprima grafica nella finestra dialogo cambia in modo corrispondente.

Qui si definisce se la linea di sezione deve essere disegnata come costruzione ausiliaria e quindi non essere stampata.
Il nome della sezione viene sempre inserito.
