Parametri nicchia, rientranza, traccia, foro

Funzione Nicchia, rientranza, traccia, foro

Tipo

Qui è possibile selezionare se nella parete devono essere inserite nicchie, tracce, rientranze oppure fori.

Differenze fra nicchia, rientranza e rientranza poligonale

(1) Nicchia
(2) Rientranza
(3) Nicchia poligonale
(4) Rientranza poligonale

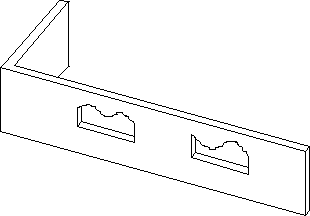

Figura: differenze fra nicchia/rientranza e nicchia/rientranza poligonale.

Avviso: contrariamente alle nicchie, le rientranze non vengono detratte nel calcolo delle quantità delle superfici laterali corrispondenti.

Forma vista

Qui si seleziona la forma della vista dell'apertura.

Avviso: per il tipo di apertura Apertura qualsiasi con contorno salvato come simbolo è innanzitutto necessario disegnare il contorno della vista con le misure desiderate nel modulo Costruzioni e quindi salvarlo come simbolo. Altezza / lunghezza e larghezza dell'apertura derivano dall'altezza / lunghezza e larghezza del simbolo. Durante l'immissione, queste misure non possono essere cambiate.

Avviso: il punto quota di un Apertura qualsiasi con contorno salvato come simbolo in direzione Z deriva dai parametri Altezza spigolo sopra oppure Altezza spigolo sotto (l'altezza dell'apertura non è modificabile). La larghezza dell'apertura si ottiene dalla larghezza del simbolo.

Parametri

Larghezza (per nicchia, traccia, rientranza, foro)

Questo parametro può essere immesso per le nicchie e le rientranze; a tal proposito fare clic sul pulsante.

Per aggiungere un nuovo valore ai valori di input della libreria, fare clic su e immettere il valore.

Per rimuovere una voce, prima evidenziarla e dopo fare clic su .

Per cambiare una voce esistente, caricarla nel campo di input, evidenziarla e quindi fare clic su . Importante: le voci così cambiate non vengono aggiunte e salvate nella selezione.

Profondità (per nicchia, rientranza, foro)

Questo parametro può essere immesso per le nicchie e le rientranze; a tal proposito fare clic sul pulsante.

Se deve essere costruito un foro passante, la sua profondità deve come minimo corrispondere a quella dello spessore parete.

Per aggiungere un nuovo valore ai valori di input della libreria, fare clic su e immettere il valore.

Per rimuovere una voce, prima evidenziarla e dopo fare clic su .

Per cambiare una voce esistente, caricarla nel campo di input, evidenziarla e quindi fare clic su . Importante: le voci così cambiate non vengono aggiunte e salvate nella selezione.

Altezza da Sv

Definire l'altezza dello spigolo inferiore della nicchia / della rientranza.

Altezza (per nicchia, traccia, rientranza, foro)

Questo parametro può essere immesso per le nicchie e le rientranze.

Altezza freccia sopra

Questo parametro viene visualizzato solo per le aperture a forma di poligono regolare.

Immettere il valore desiderato.

(1) Altezza freccia

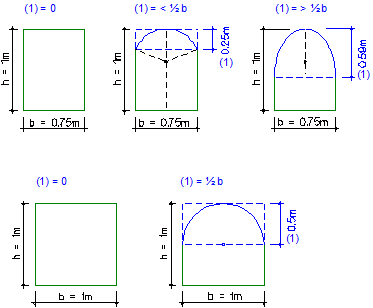

Fig.: Esempio altezza freccia sopra

Altezza a freccia oppure

Questo è il valore dello spigolo superiore del parapetto fino all'inizio del simbolo dell'arco.

Selezione geometria

Il tipo apertura Apertura qualsiasi con contorno salvato come simbolo, consente di rilevare il contorno della vista di un'apertura salvato come simbolo.

La forma dell'apertura viene rappresentata con la sua altezza e larghezza massima nel campo Anteprima.

Ogni parametro viene chiarito graficamente nel campo Anteprima.

Riferimento altezza

Definire le quote dell'apertura facendo clic su Altezza.... L'altezza può essere immessa come valore assoluto, relativo ai livelli standard, relativo a una coppia di livelli liberi oppure riferita a un componente esistente.

Riferimento S^, Sv

Qui si indica il riferimento altezza dello spigolo sotto e sopra mediante dei simboli. Cambiare il riferimento altezza facendo clic su Altezza....

Opzioni visibilità

Qui è possibile definire se la traccia, la rientranza e il foro della parete devono essere rappresentati in sezione e in proiezioni 3D.

Apri / salva file preferito

Salvare l'apertura nicchia, rientranza, traccia, foro come file preferito facendo clic su .
Fare clic su per aprire e caricare un file preferito già salvato.

Mostra pianta

Qui è possibile definire come devono essere rappresentate in pianta le nicchie, le tracce, le rientranze e i fori parete.

Elemento libreria

Se si desidera inserire una macro già definita nell'apertura, fare clic su e selezionare la macro desiderata nella palette Library.
