Crear un chaflán especificando el centro de línea y la profundidad.

Módulo(s): Dibujo 2D+

Para crear un chaflán el ángulo comprendido entre elementos especificando el centro de la línea y la profundidad del chaflán

1. Pulse Chaflán (Cómo).


   Puede activar Chaflán de una de estas formas

   • Barra de menú: Modificación Dibujo 2D y Modificación Dibujo 2D+ y Modificación Modelado 3D

   • Paleta: Funciones , área Modificación, en los siguientes módulos:

   Dibujo 2D

   • Funciones , área Modificación, en los siguientes módulos:

   Dibujo 2D+

   • Funciones , área Modificación, en los siguientes módulos:

   Modelado 3D

   • Configuración: En el desplegable MDT 2D+
2. Pulse sobre los elementos.
3. Pulse General en las opciones de entrada.
4. Pulse Centro en las opciones de entrada.
5. Especifique la dirección del centro de la línea pulsando en la superficie de trabajo o introduciendo el ángulo en la línea de diálogo. El valor propuesto por el sistema es la bisectriz del ángulo comprendido entre los dos elementos.
6. Ahora pulse en un punto a través del cual deba pasar el chaflán o introduzca el valor para la profundidad de éste en la línea de diálogo y seleccione uno de los dos puntos de construcción que genera el sistema.

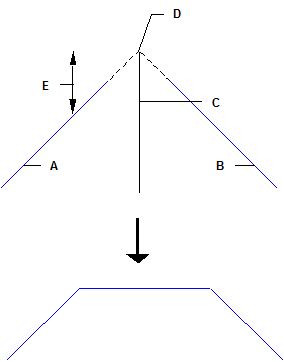

A Elemento 1

B Elemento 2

C Centro de línea

D Punto de intersección

E Profundidad del chaflán
