Dibujar un elemento de muro a lo largo de un contorno cerrado

Elemento de muro

Dibujar un elemento de muro a lo largo de un contorno cerrado

• Comience por crear los objetos 2D de base en el módulo Dibujo 2D.
• Abra las Opciones - Entorno de trabajo - Mostrar, Marca de elemento y seleccione los recuadros de confirmación para Símbolo de control de elemento y Símbolo de dirección de elemento. Con esto se representan los puntos iniciales y de apoyo de los elementos 2D.
• Active una herramienta de creación de elementos lineales (por ejemplo, Muro o Cimentación corrida). Defina los parámetros del elemento constructivo.

1. Para definir los puntos inicial y final del elemento, pulse un punto definido del contorno cerrado dos veces.

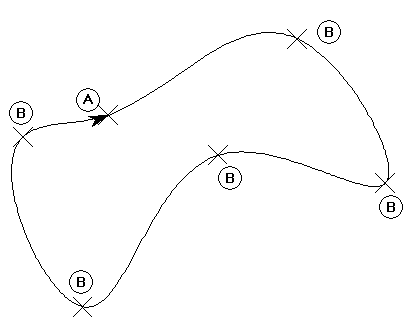

   (A) Punto inicial del elemento, con símbolo director
   (B) Punto definidos, en este ejemplo: punto de apoyo del spline.

2. Pulse sobre la superficie de dibujo para marcar el sentido de expansión del muro.
