Paralelepípedo (paralelo a las coordenadas del plano)
Funciones: Paralelepípedo
Para crear una paralelepípedo que sea paralelo a los planos de coordenadas
- Pulse
Paralelepípedo (Cómo). - En las opciones de entrada, seleccione una de las siguientes herramientas para trazar el paralelepípedo (una superficie rectangular):
En base a dos puntos diagonalmente opuestos: Para definir el tamaño del paralelepípedo, en base a puntos diagonalmente opuestos.
También puede introducir valores para la longitud y anchura del paralelepípedo con el teclado.
A partir de una línea base: Para definir la línea base y la anchura del rectángulo.
Tras haber introducido los puntos finales de la línea base, también puede introducir la anchura del rectángulo como un valor en el teclado.
En base a la paralela media: Para definir la línea paralela media y la mitad de la anchura del paralelepípedo.
Tras haber introducido los puntos finales de la paralela media, también puede introducir la anchura del rectángulo como un valor en el teclado.
En base a su punto medio: Para definir el centro y un vértice de la base del paralelepípedo.
Una vez que ha introducido el centro, también puede introducir valores para la longitud y anchura del rectángulo con el teclado.
- Para introducir la altura del paralelepípedo, realice lo siguiente:
- Introduzca un valor con el teclado. Cuando introduce un valor positivo, el cilindro se crea en la dirección positiva del eje Z (hacia arriba), cuando introduce un valor negativo, el cilindro se crean la dirección negativa del eje Z (hacia abajo).
- Pulse en un punto en una vista 3D.

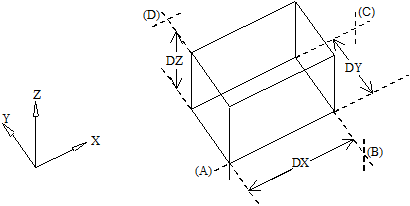

(A) Vértice
(B) Punto en la dirección del eje X
(C) Punto en la dirección del eje Y
(D) Punto en la dirección del eje Z
Nota: Si el primer punto de la base del paralelepípedo está en un plano de trabajo, éste se crea usando los ejes locales del plano de trabajo.
