Achaflanar especificando la distancia

Módulo(s): Dibujo 2D+

Para crear un chaflán en el ángulo comprendido entre elementos especificando una distancia

1. Pulse Chaflán (Cómo).


   Puede activar Chaflán de una de estas formas

   • Barra de menú: Modificación Dibujo 2D y Modificación Dibujo 2D+ y Modificación Modelado 3D

   • Paleta: Funciones , área Modificación, en los siguientes módulos:

   Dibujo 2D

   • Funciones , área Modificación, en los siguientes módulos:

   Dibujo 2D+

   • Funciones , área Modificación, en los siguientes módulos:

   Modelado 3D

   • Configuración: En el desplegable MDT 2D+
2. Pulse sobre los elementos.
3. Introduzca la anchura (introduciendo un punto o un valor numérico). La anchura del chaflán es la distancia comprendida entre el punto donde intersectan los dos elementos y el punto de intersección del elemento con el chaflán.
   Los dos elementos se acortan o alarga tanto como el chaflán.

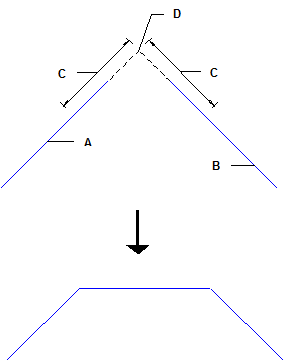

A Elemento 1

B Elemento 2

C Anchura del chaflán

D Punto de intersección
