Disegnare abbaino con sporgenza, funzione 'Solaio'

Disegnare un abbaino con sporgenza

• Disegnare su un documento i livelli di un tetto e quelli dell'abbaino.

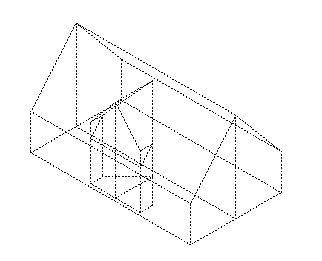

  Fig.: tetto con livelli abbaino

• È consigliabile disegnare l'abbaino del tetto comprensivo della sporgenza con delle linee di costruzione ausiliarie in pianta.

Disegnare un abbaino sporgente con il solaio

1. Fare clic su Solaio (Vedi).


   Richiamare Solaio in uno dei seguenti modi

   • Barra menu: Crea Architettura Base: pareti, aperture, componenti

   • Palette: Funzioni campo Crea nel modulo:

   Base: pareti, aperture, componenti

   • Configurazione: Architettura flyout Componenti architettura
2. Il manto di copertura dell'abbaino deve essere sempre riferito al livello corrente.
   Fare clic su Proprietà e quindi Altezza...

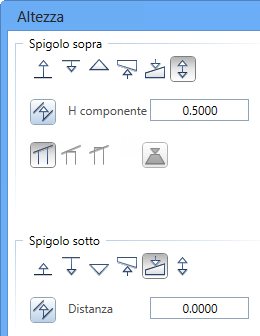

   Nella finestra di dialogo Altezza impostare il riferimento ai livelli come nella figura riportata di seguito:



   • Lo spigolo superiore del solaio si collega come altezza componente fissa (ad es. lo spessore del manto di copertura dell'abbaino).
   • Per la definizione dello spigolo inferiore del manto di copertura dell'abbaino fare clic su Riferito al livello superiore di un componente.
     Confermare la richiesta S^ componente definito facendo clic in sequenza su entrambi i livelli dell'abbaino precedentemente disegnato.
     Nella finestra dialogo Altezza vengono visualizzati i riferimenti del manto di copertura dell'abbaino rispetto al livello inferiore del tetto.
3. Confermare le impostazioni con OK.
4. Disegnare ora in pianta la prima falda (delle definizioni altezza selezionate) del manto di copertura dell'abbaino inclusivo della sporgenza.

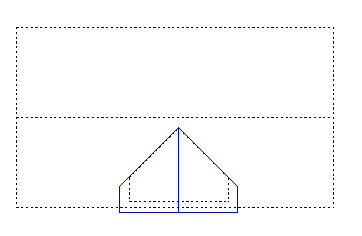

   Fig.: abbaino sporgente 2D disegnato con linee di costruzione ausiliarie

5. Ripetere i passaggi 2 e 4 per la seconda falda dell'abbaino.
   • Utilizzare le stesse impostazioni rappresentate sopra.
   • Considerare che questa volta lo spigolo inferiore è fissato ad un altro livello dell'abbaino.

     Il risultato viene visualizzato come segue:

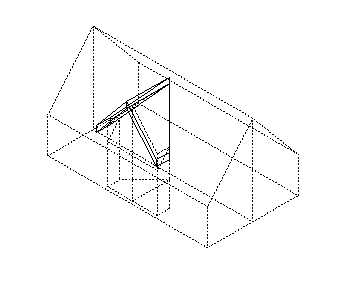

     Fig.: modello wireframe dell'abbaino con sporgenza

Avvertenza: se il tetto principale deve essere coperto con il Solaio , selezionare un altro quadro. In caso contrario la sporgenza dell'abbaino viene soprascritta dal tetto principale.
