Girare elemento 3D rispetto a un punto fisso in una direzione

Funzione Gira liberamente elementi 3D

Girare un elemento 3D rispetto a un punto fisso in una direzione

1. Fare clic su Gira liberamente elementi 3D (vedi).


   Richiamare Gira liberamente elementi 3D in uno dei seguenti modi

   • Barra menu: Edita Avanzato Modellatore 3D

   • Palette: Funzioni campo Edita nel modulo:

   Modellatore 3D

   • Configurazione: Presentazione flyout Elementi base 3D
2. Attivare l'elemento che deve essere ruotato (vedi 1. nella figura).
3. Selezionare il punto fisso rispetto al quale deve essere ruotato l'elemento (vedi 2. nella figura).
4. Selezionare il primo punto direzione per la rotazione (punto partenza della prima rotazione, vedi 3. nella figura).
5. Selezionare il secondo punto direzione per la rotazione (punto destinazione della prima rotazione, vedi 4. nella figura).
6. L'elemento deve essere ruotato solo in una direzione. Come punti direzione di ausilio selezionare quindi due volte lo stesso punto (vedi 5. e 6. nella figura).

   Avviso: i punti direzione di ausilio per la seconda direzione di rotazione non possono essere sulla stessa retta del punto direzione di destinazione della prima direzione di rotazione. In questo caso appare un messaggio corrispondente e l'elemento non viene ruotato.

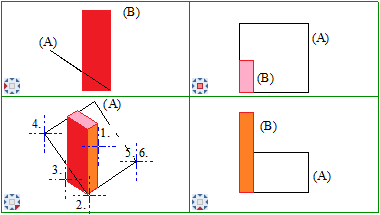

   (A) superficie
   (B) parallelepipedo
   1. Attivare il parallelepipedo che deve essere ruotato
   2. Punto fisso
   3. Da punto direzione
   4. A punto direzione
   5. Punto ausilio
   6. Punto ausilio
   5. + 6.: i punti direzione di ausilio qui non sono necessari quindi, in questo caso, il punto 5. + il punto 6. coincidono.

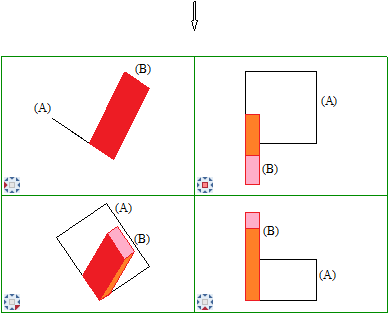

   Il parallelepipedo viene ruotato parallelamente alla superficie.



   (A) superficie
   (B) parallelepipedo
