Menu contestuale immissione punto

Menu contestuale
Precisione disegno con l'immissione punti

Ausili costruzione nel menu contestuale

Facendo un clic destro del mouse è possibile accedere in qualsiasi momento agli ausili di costruzione del menu contestuale sia in fase di cattura che d'inserimento dei punti via clic.

Suggerimento: indicando direttamente un elemento e premendo il tasto destro del mouse, la funzione selezionata nel menu contestuale viene applicata direttamente all'elemento su cui si è fatto clic e il punto viene posizionato.
Se il menu contestuale viene richiamato dall'area disegno, fare semplicemente clic sull'elemento desiderato.

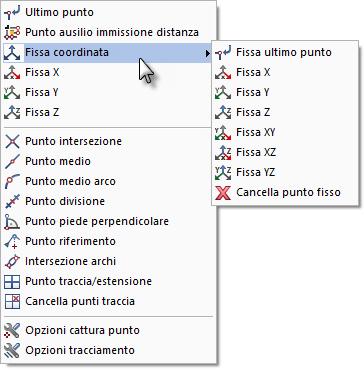

Figura: ausili costruzione del menu contestuale

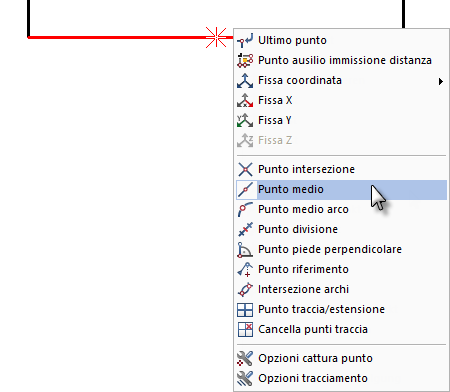

Figura: il punto medio di una distanza esistente viene calcolato velocemente richiamando direttamente il menu contestuale dell'elemento

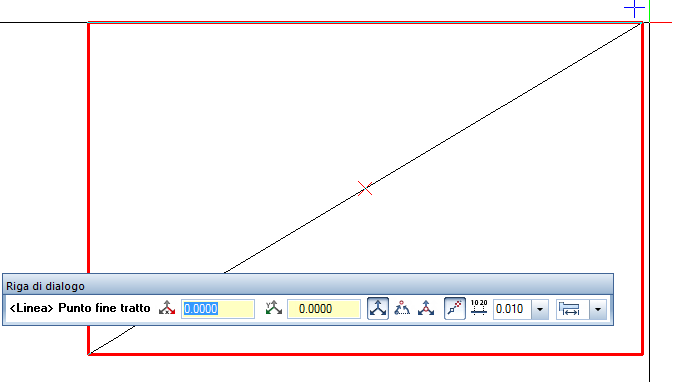

Figura: punto medio di una diagonale facendo clic sui vertici del rettangolo

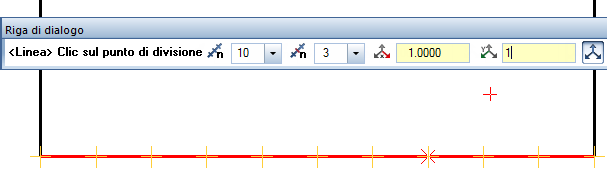

Figura: esempio punto divisione

Ausili costruzione contestuali

Nel menu contestuale / nella riga di dialogo vengono proposti solo gli ausili di costruzione che hanno senso per la funzione momentaneamente attiva:

Immissione ad angolo retto oppure Incremento angolo richiedono solo DX/DY oppure la lunghezza
Le Coordinate globali vengono proposte solo nel menu contestuale Rileva coordinate
L'opzione Immissione ad angolo retto viene proposta nel menu contestuale Cambia direzione.

Funzioni nel menu contestuale, overview

Funzione	Nome, applicazioni possibili
	Ultimo punto Rileva direttamente l'ultimo punto immesso.
	Punto ausilio immissione distanza Il punto catturato viene fissato e l'immissione delle distanze in direzione X, Y oppure Z si riferiscono a questo punto fisso anche se sono stati catturati altri punti con il puntatore.
	Fissa coordinata Rileva la coordinata corrente come coordinata fissa. Nel sub-menu è possibile selezionare come punti fissi la coordinata X, Y, Z oppure una loro combinazione.
	Punto intersezione Cattura il punto d'intersezione fra due elementi come, ad esempio, linee, cerchi, ellissi ecc.. Vengono catturati anche i punti d'intersezione virtuali che risultano dal prolungamento di entrambi gli elementi.
	Punto medio Cattura il punto medio di un elemento oppure di un nuovo tratto immesso.
	Punto medio arco Cattura il punto medio di un arco di cerchio oppure di una curva.
	Punto divisione Evidenzia con dei punti ausiliari un determinato numero di tratti uguali su un elemento oppure di un nuovo tratto immesso e cattura uno di questi punti.
	Punto piede perpendicolare Cattura il piede della perpendicolare su un elemento tracciando una perpendicolare da un punto qualsiasi sull'elemento oppure sul suo prolungamento. Come elemento è possibile utilizzare linee, polilinee, spline, cerchi, ellissi, ecc..
	Punto riferimento Cattura un punto su un elemento che ha una distanza esatta rispetto a un punto di riferimento. Come punto di riferimento viene utilizzato il punto finale dell'elemento oppure un punto personalizzato.
	Intersezione archi Cattura un punto che deriva dall'intersezione di due nuovi cerchi immessi.
	Punto traccia/estensione Inserisce un punto traccia.
	Cancella punti traccia Cancella tutti i punti traccia e le linee traccia vengono ricalcolate.
	Opzioni cattura punto Apre la finestra dialogo Opzioni Ambiente lavoro - Cattura punto. Qui è possibile impostare quali punti devono essere cercati e quali funzioni di ausilio devono essere disponibili per facilitare l'immissione. Queste possono essere mostrate anche sul cursore intelligente. In altre parole, le informazioni sulla tipologia di punto che si sta catturando vengono mostrate già in fase di movimento del cursore. È inoltre possibile definire le impostazioni predefinite per la ricerca degli elementi.
	Opzioni tracciamento Apre la finestra dialogo Opzioni Ambiente lavoro - Tracciamento. Qui è possibile attivare / disattivare il tracciamento, effettuare le impostazioni e gestire la sua rappresentazione.
	Definizione punto terreno Perpendicolare alla stazione (modulo Mappe) consente di impostare il numero punto guida e il numero punto sequenza.
