Quotatura assiale, Esempio

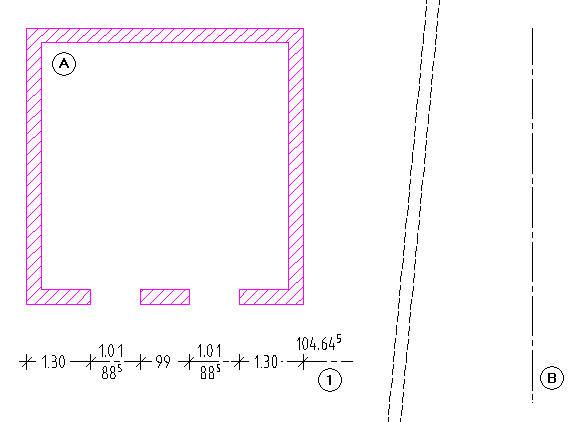

Un edificio (es. una stazione di trasformazione al confine di un grande progetto) che deve essere quotato con riferimento al sistema dell'asse principale.

(A) Edificio da quotare (es. stazione trasformatore)
(B) Asse (esterno alla tavola)
(1) Sporgenza linea misura in direzione dell'asse con misura
