Stabilisce la posizione della cifra di misura mediante dei clic sul pulsante.
Le possibilità si differenziano in base al tipo di linea misura selezionata: Quotatura normale oppure Quotatura quote:
Quotatura normale
La quotatura normale consente di definire delle regole specifiche per stabilire la posizione della cifra di misura. In base alla regola, sono possibili specifiche posizioni.

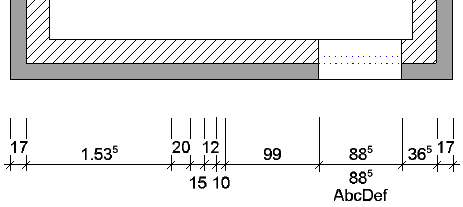

Regola: Allplan
La posizione della cifra di misura può essere selezionata liberamente. In base allo spazio disponibile fra i simboli di delimitazione, le cifre di misura vengono inserite in questa sequenza:
nel punto selezionato per la cifra - nella mezzeria superiore della linea misura - nella mezzeria inferiore della linea misura

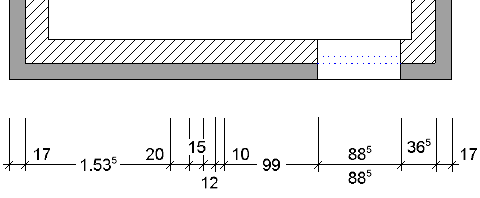

Regola: Allplan -x-
La posizione della cifra di misura è impostata in modo fisso al centro dei simboli di delimitazione della linea di misura. In base allo spazio disponibile fra i simboli di delimitazione, le cifre di misura vengono inserite in questa sequenza:
sulla linea di misura - a sinistra del tratto quotato - a destra del tratto quotato - nella mezzeria superiore della linea di misura - nella mezzeria inferiore della linea di misura.

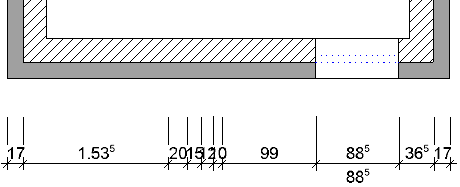

Regola: Off
La posizione della cifra di misura può essere selezionata liberamente.
La cifra di misura viene disegnata esattamente nel punto definito senza apportare alcun adeguamento.

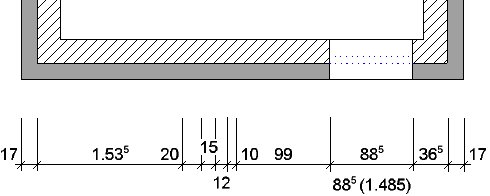

Regola: CZ/SK
La posizione della cifra di misura è impostata in modo fisso al centro dei simboli di delimitazione nella mezzeria superiore della linea di misura.
In base allo spazio disponibile fra i simboli di delimitazione, le cifre di misura vengono inserite in questa sequenza:
nel punto definito per la cifra misura - a sinistra del tratto quotato - a destra del tratto quotato - nella mezzeria superiore della linea misura - nella mezzeria inferiore della linea misura.
L'altezza dell'apertura viene inserita sotto la linea di misura, l'altezza del parapetto (= testo aggiuntivo) viene scritta fra parentesi sulla destra dell'altezza dell'apertura.

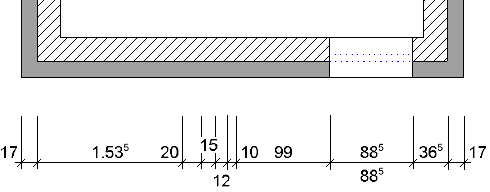

Regola: Svizzera 1
La posizione della cifra di misura è impostata in modo fisso al centro dei simboli di delimitazione nella mezzeria superiore della linea di misura.
In base allo spazio disponibile fra i simboli di delimitazione, le cifre di misura vengono inserite in questa sequenza:
nel punto definito per la cifra misura - a sinistra del tratto quotato - a destra del tratto quotato - nella mezzeria superiore della linea misura - nella mezzeria inferiore della linea misura.

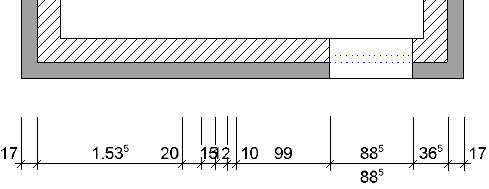

Regola: Svizzera 2
La posizione della cifra di misura è impostata in modo fisso al centro dei simboli di delimitazione nella mezzeria superiore della linea di misura.
In base allo spazio disponibile fra i simboli di delimitazione, le cifre di misura vengono inserite in questa sequenza:
nel punto definito per la cifra misura - a sinistra del tratto quotato - a destra del tratto quotato.

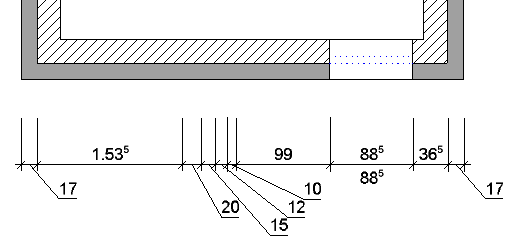

Regola: Indicatore testo
La posizione della cifra di misura è impostata in modo fisso al centro dei simboli di delimitazione nella mezzeria superiore della linea di misura.
Se fra i simboli di delimitazione non c'è sufficiente spazio per la cifra di misura, questa viene inserita con un indicatore di testo sul lato della linea di misura opposto ai punti di riferimento.
L'indicatore di testo inizia al centro dei simboli di delimitazione. L'angolo e la lunghezza dell'indicatore sono selezionati in modo tale che le cifre di misura non si sovrappongano.
Regole linee di misura a confronto
Quotatura quote
|
