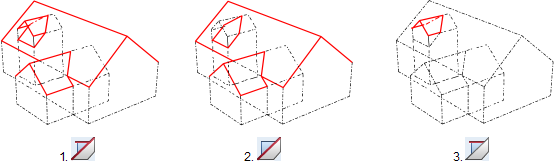

Ejemplos de tipos de entrada

(1) Encima de planos de cubierta y de buhardilla
(2) Planos de cubierta limitados por completo (las buhardillas, por ejemplo), se ignoran
(3) Sólo encima de planos de cubierta limitados (por ejemplo, buhardillas)

Cuando activa esta opción, para los parámetros individuales en la línea Igual en todas las hojas, todas las hojas asumen los parámetros de la primera. Cualquier cambio que realice se aplica a todas las layers, sin importar cual modifique.

Pulsando con el botón derecho, se abre un menú contextual que puede usar para ocultar las propiedades que no necesite.

Pulsando con el botón derecho dentro de una columna, se abre un menú contextual para editar las hojas.

Dispone de las siguientes opciones:

• Invertir acabados de hoja
• Insertar nueva hoja antes de la línea marcada
• Insertar nueva hoja tras la línea marcada
• Eliminar línea marcada

Introduzca el esperor para la hoja seleccionada o seleccione un valor en el cuadro de diálogo.

Para introducir un nuevo espesor en la biblioteca, pulse y después introduzca el valor.

Para eliminar un dato, selecciónelo y pulse .

Para modificar un dato existente, selecciónelo y pulse . Las entradas que modifique de esta forma no se guardarán y no se añadirán a la selección.

El nombre de la obra asignado se usará después para generar listados y analizar los datos del edificio.

Para asignar un nombre, pulse en un entrada.

La prioridad controla la manera en la que se comportan los elementos constructivos del mismo grupo cuando intersectan. Un muro con una prioridad de 200, por ejemplo, atravesará otro que tenga una prioridad de 100 porque su prioridad es mayor.

Un ejemplo de la interacción de elementos, son los muros que se cruzan en el recorrido de otro. Se crea un "agujero" en el primer muro. El agujero se extiende a lo largo de la altura total del muro. Esto se llama interacción de elementos. Puede determinar qué muro debe reducir su sección estableciendo prioridades diferentes para cada muro. Los muros con una prioridad mayor tienen preferencia sobre otros con una prioridad menor.
Esta interacción siempre ocurre con elementos del mismo grupo. Pero no interaccionan con los elementos que pertenecen a grupos diferentes.

(1) Se "recorta" un 'agujero' en este muro

Grupos de elementos, resumen

El tipo de cálculo tiene relación con los listados posteriores.

Puede necesitar un listado diferente según el modo de cálculo establecido. Por ejemplo, mostrar el área total de los muros mayores de 5 cm de espesor o el volumen de muros de más de 10 cm.

Para especificar un tipo de cálculo, seleccione uno de los tipos (volumen, área o lineal).

Aquí es donde puede asignar una layer al elemento constructivo o, en caso de elementos con muchas layers, puede asignar una layer separada a cada una.
La pestaña Sel. de layer / Visibles de la Barra de diálogo Layer se abre para que pueda seleccionar una layer.

Nota: Los parámetros de layer básicos tales como Propiedades de formato de layer y De layer, estilo de línea, se tienen en cuenta y aparecen en el menú. Los parámetros se representan con su símbolo correspondiente. En consecuencia, no puede realizar ninguna entrada.

Para asignar un estilo de rayado, pulse la casilla Rayado y seleccione un estilo.
Si se va a aplicar un color de fondo al rayado, pulse la casilla Relleno y seleccione un color.

Para deshabilitar un rayado, desactive la casilla Rayado.

Para asignar un estilo de trama, pulse la casilla Trama y seleccione un estilo.
Si se va a aplicar un color de fondo a la trama, pulse la casilla Relleno y seleccione un color.

Para deshabilitar una trama, desactive la casilla.

Para asignar un relleno, pulse la casilla al lado de Relleno y seleccione un color.
Además de un relleno, puede seleccionar un rayado o una trama; el relleno se usa entonces como color de fondo.

Para deshabilitar un relleno, desactive la casilla Relleno.

Para asignar una sup. de píxeles, pulse la casilla al lado de Sup. de píxeles y seleccione un archivo.

Para deshabilitar la Sup. de píxeles, desactive la casilla Sup. de píxeles.

Para asignar un estilo de superficie, pulse la casilla al lado de Estilo de superficie y seleccione un estilo.

El Estilo de superficie debe estar definido.

Para deshabilitar el estilo de superficie, desactive la casilla Estilo de superficie.
