Definir sección, vertical

Función(es): Definir sección

Para definir una sección vertical

1. Pulse Definir sección (Cómo).


   Puede activar Dirección de sección de una de estas formas

   • Barra de menú: Crear Arquitectura General: Cubiertas, Planos, Secciones

   • Paleta: Funciones , Crear, en los siguientes módulos:

   General: Cubiertas, Planos, Secciones

   • Configuración: Arquitectura desplegable Cubiertas y planos.
2. Si lo desea, ahora puede modificar los parámetros de la sección.
   Utilice una de las siguientes opciones del menú contextual.


   • Pulse Propiedades para establecer los parámetros en un cuadro de diálogo.
   • Pulse Adoptar parámetros para adoptar los parámetros de un elemento existente.
   • Pulse Cargar favoritos para seleccionar una combinación de parámetros guardada.
   • Pulse sección vertical en el área Tipo.


     Puede elegir entre Sección vertical, Sección horizontal desde arriba y Sección horizontal desde abajo.

     Pulse Aceptar para confirmar.

3. Establezca los puntos para la línea de recorte. Puede utilizar las herramientas de las opciones de entrada para ayudarle. La línea de sección puede doblarse en ángulos rectos.

   Nota: La línea de sección puede doblarse en ángulos rectos. Todo lo que debe hacer es introducir el punto final de la siguiente línea de sección. El ángulo recto se crea automáticamente. Si el punto final de la siguiente línea es perpendicular a la anterior, el programa le avisa: Punto inadmisible.

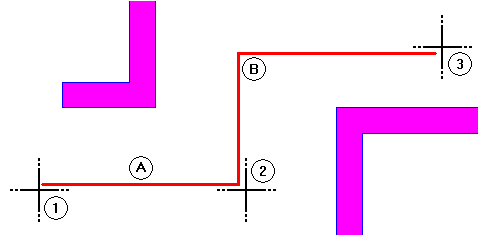

   Ejemplo





   1 Primer punto de la sección quebrada
   2 Segundo punto de la sección quebrada
   3 Tercer punto de la sección quebrada

   A Línea de sección
   B Se agrega el punto automáticamente.

4. Para terminar de definir la línea de sección, pulse ESC.
5. Defina la profundidad y la dirección de la vista pulsando en el espacio de trabajo con la cruceta.
6. Introduzca un identificador de sección en la línea de diálogo (sólo si no la introdujo en el menú Definir sección).
7. Para visualizar la sección, pulse Visualizar sección (Cómo).


   Puede activar Visualizar sección de una de estas formas

   • Barra de menú: Ver
   • Barra de herramientas: Margen inferior de la ventana

Nota: Los símbolos de la leyenda y la parte recortada se pueden mover por separado.

Consejo: Puede utilizar Modificar puntos para alargar las líneas de sección. Éstas se ajustarán automáticamente. Para hacer esto, active Mostrar objetos seccionados (como líneas de ayuda) en parámetros de la sección.

Consejo: Las secciones se pueden modificar usando Propiedades en el menú contextual.
