Hier wählen Sie zwischen Vertikalschnitt, Horizontalschnitt von oben und Horizontalschnitt von unten (für Deckenuntersichten).

Hier legen Sie fest, ob die Schnittlinie wie Hilfskonstruktion gezeichnet und damit nicht gedruckt wird.
Die Schnittbezeichnung wird immer abgesetzt.

Hier können Sie einstellen, ob die Schnittlinie durchgezogen oder unterbrochen dargestellt wird, und legen die Länge der Linienstücke fest.

Hier stellen Sie ein, ob die Schnittlinie mit Richtungssymbolen dargestellt wird, wählen das Richtungssymbol aus und bestimmen dessen Größe (bei Eingabe von 0 wird die Größe automatisch festgelegt).

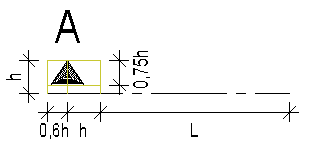

Das Richtungssymbol wird innerhalb einer Min-Max-Box erzeugt, deren Höhe der vorgegebenen Größe entspricht und deren Breite das 1,6-fache dieser Höhe beträgt. Bei der Vorgabe von 0 für die Größe wird als Höhe der Min-Max-Box die Texthöhe der Beschriftung verwendet.

Die Höhe des eigentlichen Symbols beträgt 3/4 der Höhe der Min-Max-Box. Der Abstand der Spitze des Symbols zur inneren Kante der Min-Max-Box ist mit der Höhe identisch.

L = Länge der Linienstücke

Hinweis: Die Länge der Linienstücke beginnt erst im Anschluss an die Min-Max-Box des Richtungssymbols.

Hier bestimmen Sie die Textparameter für die Schnitt-Beschriftung (Schriftart, -größe etc.) und können eine Schnittbezeichnung eingeben. Die Schnittbezeichnung wird im Winkel der Schnittlinie abgesetzt.

Mit können Sie die Textparameter von jedem beliebigen Text übernehmen.

Mit dieser Option können Sie bei der Schnittführung die Lage der Schnitttiefe bzw. den Schnittkörper darstellen lassen.

Der Schnittkörper wird in allen Projektionen am Bildschirm dargestellt, aber nicht gedruckt. Die Vorschaugrafik im Dialogfeld wird entsprechend geändert.
