3D-Element um einen Festpunkt in eine Richtung drehen

Funktion 3D-Elemente frei drehen

So drehen Sie ein 3D-Element um einen Festpunkt in eine Richtung

1. Klicken Sie auf 3D-Elemente frei drehen (Aufruf).


   Rufen Sie 3D-Elemente frei drehen auf eine der folgenden Arten auf

   • Menüleiste: Ändern Zusätzliche Module Modellieren 3D

   • Palette: Funktionen Bereich Ändern im Modul:

   Modellieren 3D

   • Konfiguration: Design Flyout 3D-Grundelemente

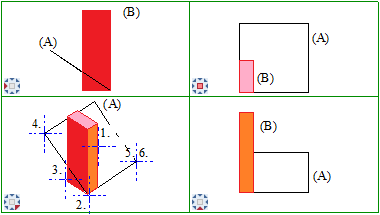

2. Aktivieren Sie das Element, das gedreht werden soll (siehe 1. in der Abbildung).
3. Wählen Sie den Festpunkt aus, um den das Element gedreht werden soll (siehe 2. in der Abbildung).
4. Wählen Sie den ersten Richtungspunkt für die Drehung aus (Ausgangspunkt der ersten Drehrichtung, siehe 3. in der Abbildung).
5. Wählen Sie den zweiten Richtungspunkt für die Drehung aus (Zielpunkt der ersten Drehrichtung, siehe 4. in der Abbildung).
6. Das Element soll nur in eine Richtung gedreht werden. Wählen Sie deshalb zweimal den gleichen Punkt als Hilfsrichtungspunkte aus (siehe 5. und 6. in der Abbildung).

   Hinweis: Die Hilfsrichtungspunkte für die zweite Drehrichtung dürfen nicht auf der gleichen Gerade liegen wie der Ziel-Richtungspunkt der ersten Drehrichtung. In diesem Fall erhalten Sie eine Meldung, und das Element wird nicht gedreht.



   (A) Fläche
   (B) Quader
   1. Quader aktivieren, der gedreht werden soll
   2. Festpunkt
   3. Von Richtungspunkt
   4. Nach Richtungspunkt
   5. Hilfspunkt
   6. Hilfspunkt
   Zu 5. + 6.: Die Hilfsrichtungspunkte sind hier nicht erforderlich, deshalb ist in diesem Fall 5. + 6. der gleiche Punkt.

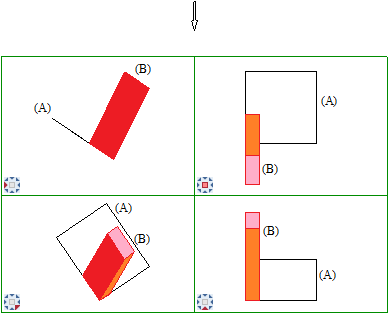

   Der Quader wird parallel zur Fläche gedreht.



   (A) Fläche
   (B) Quader
