Achsenparalleler Quader

Funktion Quader

So erzeugen Sie einen achsenparallelen Quader

1. Klicken Sie auf Quader (Aufruf).


   Rufen Sie Quader auf eine der folgenden Arten auf

   • Menüleiste: Erzeugen Zusätzliche Module Modellieren 3D

   • Palette: Funktionen Bereich Erzeugen im Modul:

   Modellieren 3D

   • Konfiguration: Design Flyout 3D-Grundelemente
2. Wählen Sie in den Eingabeoptionen eine der folgenden Zeichenhilfen, um die Grundfläche des Quaders (eine Rechteckfläche) zu zeichnen:
   • Über die Diagonale eingeben: Hier bestimmen Sie die Größe der Quader-Grundfläche über die Diagonalpunkte.
     Optional können Sie auch die Werte für Länge und Breite der Quader-Grundfläche mit der Tastatur eingeben.
   • Ausgehend von der Grundlinie eingeben: Hier definieren Sie die Grundlinie und die Breite der Quader-Grundfläche.
     Optional können Sie, nachdem Sie die Endpunkte der Grundlinie bestimmt haben, den Wert für die Breite der Quader-Grundfläche mit der Tastatur eingeben.
   • Ausgehend von der Mittellinie eingeben: Hier definieren Sie die Mittellinie und die halbe Breite der Quader-Grundfläche.
     Optional können Sie, nachdem Sie die Endpunkte der Mittellinie bestimmt haben, den Wert für die halbe Breite der Quader-Grundfläche mit der Tastatur eingeben.
   • Ausgehend vom Mittelpunkt eingeben: Hier definieren Sie den Mittelpunkt und eine Ecke der Quader-Grundfläche.
     Optional können Sie, nachdem Sie den Mittelpunkt bestimmt haben, den Wert für Länge und Breite der Quader-Grundfläche mit der Tastatur eingeben.
3. Um die Höhe des Quaders zu bestimmen, gehen Sie folgendermaßen vor:
   • Geben Sie einen Wert mit der Tastatur ein. Ein positiver Wert bedeutet positive Z-Richtung (Ausdehnung nach oben), ein negativer Wert bedeutet negative Z-Richtung (Ausdehnung nach unten).
   • Klicken auf einen Punkt in einer Ansicht oder Projektion.

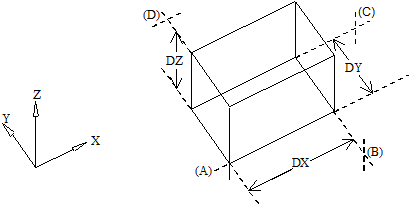

     (A) Eckpunkt
     (B) Punkt in X-Richtung
     (C) Punkt in Y-Richtung
     (D) Punkt in Z-Richtung

     Hinweis: Wenn Sie den ersten Punkt der Quader-Grundfläche auf einer Arbeitsebene absetzen, so erfolgt die Erzeugung gemäß den lokalen Achsen dieser Arbeitsebene.
