SmartPart Fenster/Tür/Sonnenschutz/Lichtkuppel/Dachflächenfenster mit Griffen modifizieren

Funktion Fenster-SmartPart + Tür-, Tor-SmartPart + Sonnenschutz-SmartPart + Lichtkuppel-SmartPart + Dachflächenfenster-SmartPart

Die Parameter von Fenster-, Türen-, Sonnenschutz-, Lichtkuppel- und Dachflächenfenster-SmartParts können Sie intuitiv mit Hilfe von Griffen modifizieren. In der Dialogzeile sind per Tastatureingabe auch exakte Werte möglich.

So ändern Sie ein SmartPart mit Griffen

1. Öffnen Sie das Kontextmenü des SmartParts, dessen Geometrie Sie mit Griffen ändern möchten.
2. Klicken Sie auf SmartPart mit Griffen modifizieren.

   Alle Griffe des SmartParts werden in allen Projektionen markiert.
   In der Mitte des SmartParts wird ein Pfeil eingeblendet. Dieser zeigt in Richtung Außenseite des SmartParts. Entsprechend des Absetzortes wird ein weiteres Symbol eingeblendet. Dieses zeigt an, dass das SmartPart gespiegelt abgesetzt wurde. Größe und Farbe der Symbole können Sie unter Optionen (Symbolleiste Standard), Seite Punktfang, Bereich Darstellung Punktfang, Optionen Symbolgröße für Punktfang und Farbe der Symbole wählen.

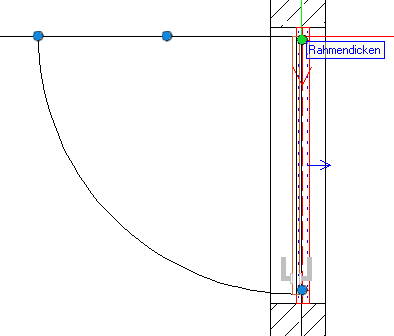

3. Zeigen Sie mit dem Fadenkreuz auf einen Griff.

   Die Bezeichnung des bzw. der zugehörigen Parameter wird angezeigt.
   Die Richtungen, in welche der Griff bewegt werden kann, werden durch Pfeile gekennzeichnet.
   Die folgenden Abbildungen zeigen die Modifikationsmöglichkeiten am Beispiel eines Tür-SmartParts.

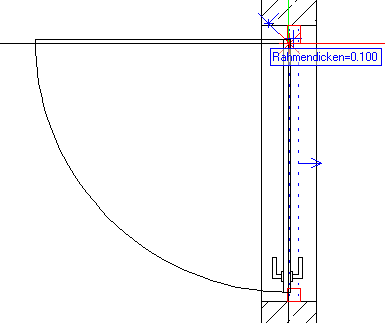

4. Klicken Sie auf einen Griff, und bewegen Sie ihn. Dabei wird in einem Tooltipp der aktuelle Wert angezeigt.



5. Durch erneutes Klicken setzen Sie den Griff an einer neuen Position ab. Danach werden wiederum alle Griffe angezeigt, und Sie können die Geometrie des SmartParts mit Hilfe eines weiteren Griffs verändern.
6. Wenn Sie mit gedrückter STRG-Taste auf den Griff klicken, können Sie die Änderungen im Dialogfeld Werteingabe (innerhalb der zugelassenen Parameterbegrenzungen) mit der Tastatur eingeben.



7. Drücken Sie die ESC-Taste.

   Die Griffe werden ausgeblendet. Sie beenden die Bearbeitung des SmartParts mit Griffen und übernehmen die aktuelle Geometrie.

   Falls Kopien des veränderten SmartParts auf dem aktuellen Teilbild existieren, werden diese in Aktivierungsfarbe dargestellt, und Sie werden gefragt, ob Sie diese ebenfalls aktualisieren möchten:
   Möchten Sie gleiche SmartParts aktualisieren?

8. Sie haben folgende Möglichkeiten:
   • Wenn Sie auf Zeige gleiche klicken, erhalten Sie einen Bildschirmausschnitt, in dem alle gleichen SmartParts vollständig am Bildschirm sichtbar sind.
   • Wenn Sie auf Ja klicken, dann werden die Änderungen auf alle Kopien übertragen.
   • Wenn Sie auf Nein klicken, dann bleiben die Kopien unverändert, und Sie erstellen eine Variante des SmartParts.

Hinweis: Die Funktion SmartPart mit Griffen modifizieren finden Sie auch in der Modulgruppe Zusätzliche Module, Modul SmartParts, Bereich Ändern.
