Makro, SmartPart tauschen, einzelne Verlegung tauschen

Funktion Makro, SmartPart tauschen

So tauschen Sie ein einzelnes Makro/SmartPart gegen ein anderes Makro/SmartPart aus

1. Klicken Sie auf Makro, SmartPart tauschen (Aufruf) oder auf Makro, SmartPart tauschen (Aufruf).


   Rufen Sie Makro, SmartPart tauschen auf eine der folgenden Arten auf

   • Menüleiste: Ändern Architektur Basis: Wände, Öffnungen, Bauteile

   • Palette: Funktionen Bereich Ändern im Modul:

   Basis: Wände, Öffnungen, Bauteile

   • Konfiguration: Architektur Flyout Architekturöffnungen


   Rufen Sie Makro, SmartPart tauschen auf eine der folgenden Arten auf

   • Menüleiste: Ändern Zusätzliche Module Makros

   • Palette: Funktionen Bereich Ändern im Modul:

   Makros

2. In den Eingabeoptionen deaktivieren Sie die Option plus identische Objekte.

   Damit wird nur das aktivierte Makro/SmartPart ersetzt.

   Hinweis: Mit Hilfe der Option mit Beschriftung in den Eingabeoptionen können Sie festlegen, ob diese beim Tausch berücksichtigt wird (Option aktiviert) oder nicht (Option deaktiviert).

3. Aktivieren Sie das (oder die) Makros bzw. SmartParts, welche Sie tauschen möchten.


   • Um ein einzelnes Element zu aktivieren, klicken Sie es an.
   • Um Elemente innerhalb eines rechteckigen Bereichs zu aktivieren, ziehen Sie mit gedrückter linker Maustaste den Bereich auf.
   • Bei einigen Funktionen können Sie alle Elemente im aktuellen Dokument aktivieren, indem Sie in den Eingabeoptionen auf Alles klicken oder STRG+A drücken.

   Einen vollständigen Überblick über alle weiteren Aktivierungsmöglichkeiten in Allplan erhalten Sie bei Aktivieren von Elementen, Überblick.

   Beim Aktivieren von Elementen werden Sie durch den Filter-Assistent unterstützt, mit dem Sie z.B. nach Elementtypen und/oder Eigenschaften filtern können. Weitere Informationen erhalten Sie bei Filter-Assistent.

4. Wählen Sie das Makro bzw. SmartPart, das die bestehende Verlegung ersetzen soll, auf eine der folgenden Arten aus:
   • Klicken Sie auf das Makro bzw. SmartPart, welches das (oder die) ursprünglichen Makros bzw. SmartParts ersetzen soll.
   • Klicken Sie in den Eingabeoptionen auf Bibliothek, um die Palette Bibliothek zu öffnen und ein Makro/SmartPart auszuwählen.

     Hinweis: SmartParts sind nur dann wählbar, wenn sie auf dem Teilbild vorhanden sind oder in der Palette Bibliothek gespeichert wurden.

     Hinweis: Getauscht werden diejenigen Makro- bzw. SmartPart-Verlegungen, die sich auf dem aktiven Teilbild und auf aktiv im Hintergrund liegenden Teilbildern befinden.

     Hinweis: Die Einstellung bei Makroverzerrung beeinflusst das Ersatzmakro bei Makro, SmartPart tauschen. Wurde das ursprüngliche Makro mit Verzerrung definiert und verlegt, dann verhält sich auch das Ersatzmakro so, selbst wenn es ohne Verzerrung definiert wurde.

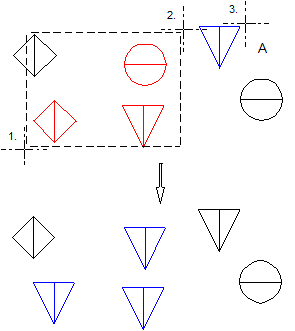

     A: Makro/SmartPart 2 bzw. Makro/SmartPart aus Bibliothek
