Rovnoosý kvádr

Funkce Kvádr

Jak vytvořit rovnoosý kvádr

1. Klikněte na Kvádr (vyvolání).


   Vyvolejte funkci Kvádr jedním z následujících způsobů:

   • Lišta menu: Vytvořit Rozšiřující moduly 3D modelování

   • Paleta: Funkce oblast Vytvořit v modulu:

   3D modelování

   • Konfigurace: Design plovoucí panel nástrojů 3D základní elementy
2. Zvolte v dynamickém panelu jednu z následujících kreslicích pomůcek pro kreslení podstavy kvádru (pravoúhlá plocha):
   • Zadání přes diagonálu: Zde určíte velikost podstavy kvádru prostřednictvím diagonálních bodů.
     Volitelně můžete také zadat hodnoty délky a šířky podstavy kvádru pomocí klávesnice.
   • Zadání přes základnu: Zde definujete základnu a šířku podstavy kvádru.
     Poté, co jste určili koncové body základny, můžete zadat hodnotu šířky podstavy kvádru pomocí klávesnice.
   • Zadání ze středového bodu: Zde definujete střední čáru a poloviční šířku podstavy kvádru.
     Poté, co jste určili koncové body střední čáry, můžete zadat hodnotu poloviční šířky podstavy kvádru pomocí klávesnice.
   • Zadání ze středového bodu: Zde definujete střed a roh podstavy kvádru.
     Poté, co jste určili střed, můžete zadat hodnotu délky a šířky podstavy kvádru pomocí klávesnice.
3. Pro určení výšky kvádru postupujte následujícím způsobem:
   • Zadejte hodnotu pomocí klávesnice. Kladná hodnota znamená kladný směr Z (směr vykreslení nahoru), záporná hodnota znamená záporný směr Z (směr vykreslení dolů).
   • Klikněte na jeden bod v pohledu nebo projekci.

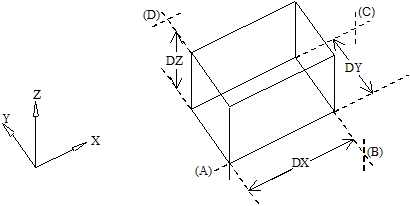

     (A) Rohový bod
     (B) Bod ve směru X
     (C) Bod ve směru Y
     (D) Bod ve směru Z

     Poznámka: Pokud umístíte první bod základny kvádru na pracovní rovině, tak se provede vytvoření podle lokálních os této pracovní roviny.
