Campo applicazione e tipo rappresentazione

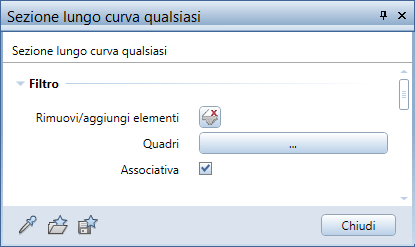

Nella palette Sezione lungo curva qualsiasi ora è disponibile il campo aggiuntivo Filtro in cui è possibile definire quali elementi rappresentare nella sezione e se le modifiche apportate nella palette e nel modello 3D devono essere considerate automaticamente.

Dopo aver fatto clic sull'icona

Rimuovi/aggiungi elementi è possibile attivare tutti gli elementi dei quadri attivi che non si vogliono rappresentare nella sezione.

Per attivare un singolo elemento selezionarlo mediante un clic.
Per attivare gli elementi inclusi in un'area rettangolare, trascinare il mouse mantenendo premuto il tasto sinistro.
Con alcune funzioni è possibile attivare tutti gli elementi contenuti nel documento corrente facendo clic su Tutto nelle opzioni d'immissione o con CTRL+A.

Una panoramica completa di tutte le altre modalità di attivazione in Allplan sono contenute in Attivazione degli elementi, Panoramica.

Durante l'attivazione degli elementi, l'assistente filtri consente di effettuare filtri per tipologia e proprietà. Ulteriori informazioni sono contenute in 'Assistente filtri'.

Facendo un nuovo clic sull'icona, tutti gli elementi filtrati vengono rappresentati nel colore di attivazione. Facendo clic su questi elementi, questi vengono nuovamente rappresentati nella sezione. Per selezionare più elementi in uno step unico, utilizzare la

Sommatoria.

Qui si definisce quali quadri vengono considerati per la sezione. Dopo aver fatto clic sul pulsante, viene mostrata la finestra dialogo Seleziona quadro con tutti i quadri attivi. Durante la modifica delle sezioni esistenti vengono mostrati tutti i quadri da cui è stata generata la sezione anche se questi non sono stati attivati.

Attivando questa opzione, la sezione si comporta in modo associativo. Tutte le modifiche apportate nella palette vengono quindi aggiornate e mostrate immediatamente. Ulteriori modifiche al modello 3D vengono considerate automaticamente senza la necessità di dover selezionare la funzione di modifica. Quando si creano nuovi elementi, tuttavia, l'aggiornamento della rappresentazione avviene solamente a seguito della modifica della sezione.
