Macro finestra, porta: parametri pianta

Macro finestra, porta: parametri

Sotto la vista 3D viene visualizzato lo stato corrente della macro nella rappresentazione in pianta. La rappresentazione in pianta dipende dalla Scala riferimento oppure dal Tipo disegno impostati. Il pulsante Def.. consente di definire quale rappresentazione e per quale scala / tipo disegno deve essere visualizzata.

Gli altri pulsanti definiscono il criterio con cui rappresentare l'anteprima (Scala riferimento oppure Tipo disegno) e consentono di selezionare le impostazioni corrispondenti. Come impostazione predefinita, nell'anteprima vengono rilevate le impostazioni correnti nel documento. La rappresentazione della pianta nel dialogo corrisponde a quella nel documento.

Avviso: i pulsanti Scala riferimento / Tipo disegno influenzano l'anteprima in base alla rappresentazione macro definita con Def...

Def..

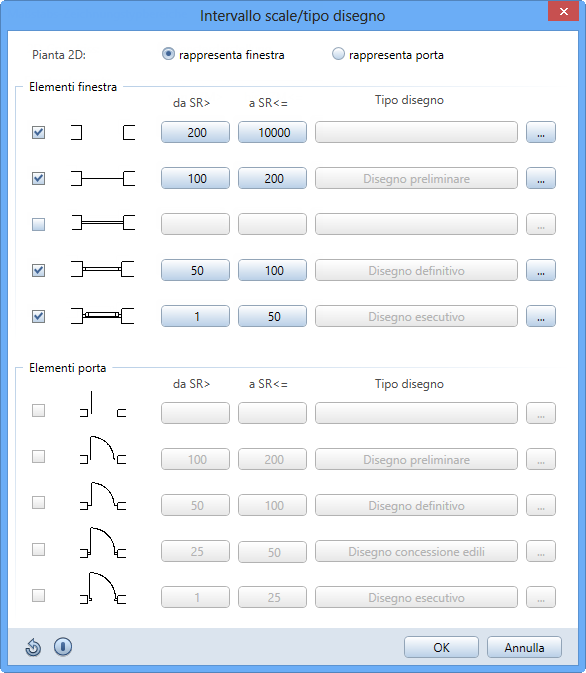

Il pulsante Def.. definisce cinque viste 2D predefinite per gli intervalli di scala e i tipi disegno delle macro porta oppure finestra. Assegnare un determinato intervallo di scala e uno oppure più tipi disegno per ogni tipo di rappresentazione. Se non si desidera una determinata rappresentazione, disattivare la casella di controllo con un clic.

Avviso: le porte finestra sono difficilmente identificabili; qui è possibile assegnare loro una delle tipologie Porta e Finestra.

dipende da Scala riferimento/Tipo disegno

Seleziona l'intervallo di scala / il tipo disegno che deve essere visualizzato come anteprima nel settore della pianta della finestra di dialogo.

Avviso: la rappresentazione in pianta delle porte include una battuta porta, la cui tipologia può essere determinata in Macro finestra, porta. Il suo punto d'inserimento deve essere definito prima di posizionare la macro nell'apertura.
La battuta porta si adatta alla geometria della macro. Questa include anche la possibilità di avere una rappresentazione differenziata nelle singole scale di riferimento.
La battuta porta viene collegata all'apertura porta in modo tale da poterla modificare senza dover cambiare la macro.

Cambiare la battuta porta senza ricreare l'apertura oppure la macro porta
