Атрибуты помещения, Ассистент программ помещений

Функция Новый (меню Файл) + Добавить помещение (меню Правка) + Изменить помещение (меню Правка)

В диалоговом окне Помещение вводятся автрибуты помещения. Атрибуты идентичны атрибутам из модуля Помещения, Площадь, Объемы Allplan.

Атрибуты помещения

Краткое обозначение этажа

Здесь задается код этажа.

Обозначение

Здесь задается обозначение для элемента, для помещения, например, его номер.

Функция

Здесь можно задать обозначение для функции, для помещения, например, его обозначение.

Площадь

Здесь вводится непосредственно площадь помещения в м2.

Площадь основания Геометрия

Здесь задается форма помещения.
Имеются следующие возможности:

• Вы можете ввести значение Dx. Тогда значение Dy определяется из площади и значения Dx.
• Вы можете ввести значение Dy. Тогда значение Dx определяется из площади и значения Dy.
• Вы можете ввести отношение Dx к Dy. (1 означает, что помещение квадратное )
• Вы можете ввести путь для особо сформатированного файла Excel, который содержит координаты площади основания. Путь может выбираться произвольно. Когда помещения считываются из слоя и сохраняются как файл xls, то здесь автоматически вносится путь текущего проекта.




  В ячейке 1A стоит количество точек.
  При этом в столбце A стоят координаты X, а в столбце B координаты Y.
  В последней ячейке столбца A Вы записытваете end.

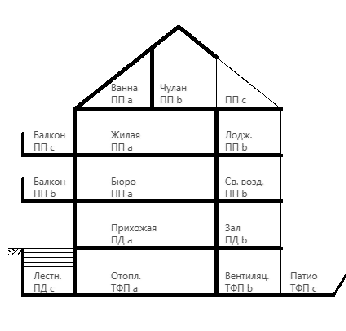

Тип ограждения

a перекрыт и со всех сторон
огражден на всю высоту
b перекрыт, однако не со всех сторон
огражден на всю высоту
c не перекрыт, но
огражден элементами
bc как b, так и c

Тип использования

Обзор типов использования

Тип площади

Здесь устанавливается, как помещение должно учитываться при анализе.

Имеются следующие типы площади:

N тип площади (используется обычно)	В последующий анализ и оценку включается площ. основания нетто (ПОН) и объем помещения нетто (ООН)
M тип площади	С данной настройкой объем помещения нетто включается в последующий анализ и оценку; однако, площ. основания нетто, игнорируется. Примером является двухэтажный входной холл. В этом случае необходимо рассчитать ПОН и ООН для первого этажа (тип площади N), для верхнего этажа - пустое помещение - имеет интерес только ПОН.
L тип площади (пустое помещение)	При этой настройке рассчитываются либо ПОН, либоООН. Однако, возможно назначение поверхностей отделки помещению, которое затем может быть проанализировано и оценено.

Пример типа площади:

(A)	Помещение	Первый этаж	N тип площади	Высота=h1
(B)	Помещение	Первый этаж	N тип площади	Высота=h1
(C)	Помещение	Первый этаж	N тип площади	Высота=h1+толщина перекрытия
(D)	Помещение	Верхний этаж	M тип площади	Высота=h3
(E)	Помещение	Верхний этаж	N тип площади	Высота=h3
(F)	Помещение	ДГ	N тип площади	Высота=h4
(G)	Помещение	ДГ	L тип площади	Высота=h5

Здесь можно выбрать тип площади и этим опредлить, как должно анализироваться и оцениваться помещение.

Количество

Здесь Вы вводите, сколько помещений создано с текущей настройкой и должно быть внесено в окно обзора.
