Tetto a mansarda, Parametri

Funzione Livelli tetto + Abbaino + Modifica livelli tetto + Creare livelli per un tetto a mansarda

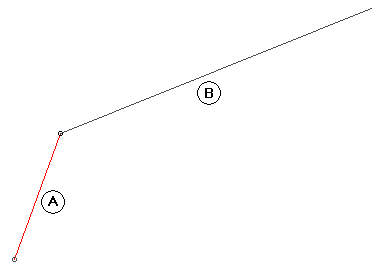

Anteprima delle impostazioni correnti

A

Fianco a cui si riferiscono le impostazioni (evidenziato in rosso)

B

Ulteriori fianchi



La rappresentazione dell'anteprima grafica può essere influenzata come segue:

Zoom indietro grafica

Zoom esteso grafica

Inserisci punto
Divide il segmento corrente

Cancella punto
Raggruppa due fianchi. Fare clic sul punto del profilo da cancellare.

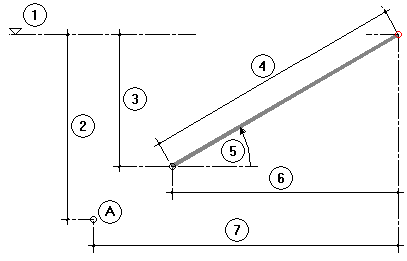

Valori geometrici

A

Gronda

1

Altezza assoluta

2

Altezza dalla gronda

3

Altezza dal punto di appoggio precedente

4

Lunghezza segmento

5

Angolo

6

Distanza dal punto di appoggio precedente

7

Distanza da linea di gronda

Avvertenza: i parametri impostati possono essere salvati come preferiti con e nuovamente caricati nella finestra di dialogo con .
