Adatta modello 3D alla foto

Modulo Animazione

Adatta modello 3D alla foto assembla in una foto i modelli 3D dei moduli Architettura oppure Modellatore 3D come, ad esempio, un edificio in una foto del lotto oppure dello scavo nel terreno. Dalla foto passata allo scanner è inoltre possibile stabilire a posteriori il punto di osservazione e di destinazione e i suoi punti di fuga. Distorsioni ottiche degli obiettivi fotografici normali e rasterizzazione del video potrebbero comportare limiti di precisione. Questo significa che per ottenere il risultato desiderato potrebbero essere richiesti più tentativi.

Prima di assemblare un edificio tridimensionale complesso in un'immagine, si consiglia di calcolare le prospettive con corpi sostitutivi semplificati. Se le impostazioni sono corrette, prima di attivare i quadri con il modello complesso, salvare la prospettiva.

Adattare il modello 3D a una foto

  1. Attivare i quadri con il modello 3D.
  2. Il modello 3D deve essere rappresentato nella prospettiva centrale (= proiezione fughe).
    Passare alla cornice della finestra, fare clic su Proiezione libera (vedi) e attivare Prospettiva.
  3. Passare alla finestra dialogo Proiezione libera e "approssimare" al meglio la prospettiva necessaria al fotomontaggio.

    Suggerimento: passare alla finestra dialogo Proiezione libera e impostare la Distanza focale come nella foto. Le informazioni delle foto digitali sono consultabili nelle proprietà del file (Dettagli - Distanza focale 35mm).

    Suggerimento: la prospettiva può essere impostata anche in una finestra con tipo vista Animazione.
    Per poterla rilevare, passare alla finestra dialogo Proiezione libera, fare clic su Rileva proprietà e quindi nella finestra con il tipo vista Animazione. Per poter procedere con l'acquisizione, la modalità movimento deve essere stata disattivata.

    Suggerimento: una rappresentazione hidden del modello facilita il montaggio. A tal proposito, passare alla cornice finestra in basso e selezionare il tipo vista Hidden.

  4. Fare clic su Adatta modello 3D alla foto (vedi).
  5. Selezionare il formato e il nome dell'immagine passata allo scanner.

    Ora viene mostrata una finestra con il modello 3D che ha i rapporti altezza/larghezza corrispondenti a quelli della foto.

    Se la foto ha una risoluzione maggiore di quella del video, l'area grafica di Allplan viene adeguata.

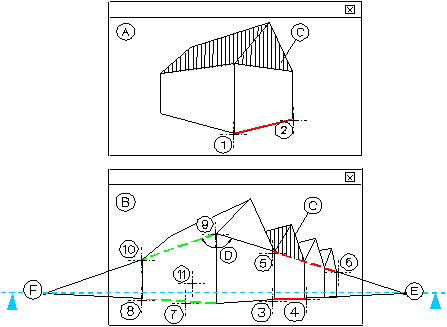

  6. Negli steps successivi verrà definita la prospettiva esatta del modello 3D da adattare. A tal proposito, definire una linea di riferimento sul modello 3D, due coppie di linee per i punti di fuga nonché il loro angolo in pianta (vedi figura seguente).

    Avviso: prima di avviare il calcolo, individuare le distanze necessarie:

    (A) modello 3D
    (B) foto
    (C) nuovo edificio
    (D) questo angolo in pianta deve essere noto (vedi step 11)
    (E) primo punto di fuga (non visibile)
    (F) secondo punto di fuga (non visibile)
    Avviso: entrambi i punti di fuga (E) e (F) devono essere alla stessa altezza.
    (1)+(2) identificare la linea di riferimento sul modello 3D. A tal proposito, viene mostrata la foto (vedi step 8)
    (3)+(4) evidenziare la linea di riferimento della distanza corrispondente rilevata nell'immagine. A tal proposito, viene mostrata la foto (vedi step 9)
    (5)+(6) evidenziare una seconda distanza sullo stesso punto di fuga (vedi step 9)
    (7)-(10) le due distanze devono essere evidenziate anche sul secondo punto di fuga (vedi step 10)
    (11) posare il punto di destinazione. Fintantoché la funzione è attiva, è possibile eseguire qualsiasi correzione (vedi steps 12/13)

    Suggerimento: disegnare la linea di riferimento desiderata in una copia dell'immagine e utilizzarla per adeguare il modello. Per il calcolo del render finale, selezionare l'immagine senza linee di fuga in Ambiente (vedi).

  7. Identificare una linea di riferimento del modello 3D, vedi figura, (1) + (2).

    Viene visualizzata nuovamente la foto.

  8. Identificare ora la distanza nella foto che corrisponde alla linea di riferimento del modello 3D, vedi figura (3) + (4).
  9. Identificare la seconda distanza sulla foto nello stesso punto di fuga, vedi figura (5) + (6).
  10. Per stabilire il secondo punto di fuga, identificare nuovamente le due distanze nella foto, vedi figura (7) - (10).

    Avviso: se appare il messaggio L'orizzonte ha un'inclinazione 1,5 gradi. Impossibile rappresentare un orizzonte inclinato, procedere come segue:

  11. Immettere l'angolo in pianta compreso fra le linee dei punti di fuga, vedi figura (D).
  12. Fare clic sul punto di destinazione della fotografia, vedi figura (11).
    Di norma questo è il punto centrale. Tuttavia potrebbe risultare spostato a causa della scansione, dell'ingrandimento, ecc..
  13. Correggere il punto di destinazione fintantoché coincide.

    Il modello 3D viene ridisegnato sopra la foto.

  14. Se è stato individuato il punto di destinazione corretto, premere ESC.

    Ora è possibile salvare il punto di destinazione corretto e, se necessario, utilizzarlo per il calcolo del modello complesso.

  15. Se si desidera utilizzare la foto inserita come immagine di sfondo per il calcolo del rendering, fare clic su .

    Avviso: Ambiente (vedi) consente di definire / nascondere a posteriori un'immagine di sfondo.

Avviso: la prospettiva così individuata viene rappresentata come modello wireframe. Render fotogramma consente di renderizzare la prospettiva con la foto (immagine) di sfondo.

Avviso: eseguendo un render con l'immagine di sfondo, il piano appoggio virtuale potrebbe disturbare. Disattivarlo facendo clic su Ambiente (vedi).
