Esempio: definire stile etichetta con superficie abitabile

Funzione Stile etichetta

Creare uno stile etichetta per la scala 1:100 che rappresenti oltre al nome, alla funzione e alla superficie di base anche la superficie abitabile.

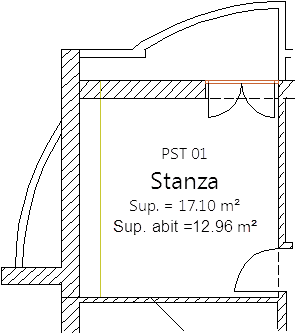

Il risultato dello stile etichetta dovrebbe apparire così:

Creare uno stile etichetta con la superficie abitabile

1. Impostare la Scala riferimento (Vedi) su 1:100.


   Richiamare Scala riferimento in uno dei seguenti modi

   • Barra menu: Visualizza
2. Passare al modulo Costruzioni e disegnare uno schema in costruzione ausiliaria a cui è possibile allineare le componenti dello stile etichetta.

   Questo potrebbe apparire così:



   (A) Schema in costruzione ausiliaria

3. Disattivare l'opzione delle costruzioni ausiliarie e fare clic su Stile etichetta (Vedi).


   Richiamare Stile etichetta in uno dei seguenti modi

   • Barra menu: Crea Avanzato Macro

   • Palette: Funzioni campo Crea nel modulo:

   Modelli: reports, legende, etichette

   Macro

   Vani, superfici, piani

   Paesaggistica

   Urbanistica

   Manager oggetti

   • Configurazione: Architettura flyout Vani
4. Definire ora i segnaposti degli attributi che, durante la posa dell'etichetta, verranno compilati con i valori immessi nel Vano.
   Assegnare un nome al segnaposto facendo clic su Attributo nella finestra di dialogo, quindi su Selezione attributi, su Arch.: Generale e selezionare Nome.

   Nella finestra dialogo che segue, impostare i parametri di testo da utilizzare per l'etichetta (nell'esempio è stato utilizzato il tipo carattere TrueType Arial). Qui impostare almeno una altezza e una larghezza testo adatta e stabilire il suo punto di riferimento (preferibilmente in basso a sinistra oppure centralmente).

   Ora posizionare il testo nello schema. Per facilitare la posa, fare clic con il tasto destro nell'area grafica, selezionare Opzioni cattura punto nel menu contestuale e attivare l'opzione Punto intersezione nel campo Cattura punto.
5. Con la stessa procedura, ora selezionare il segnaposto per la Funzione (nuovamente da Arch.: Generale) e inserirlo nel documento (in questo esempio l'altezza del testo è 3,5mm).
6. Per selezionare il segnaposto della superficie di base, fare clic su Attributo, quindi su Arch.: Quantità e selezionare Superficie_base (altezza testo invariata = 2,5mm).
   Nella finestra di dialogo successiva, impostare i parametri di testo, fare clic su Prefisso e immettere "S=". Inserire l'attributo nello schema.
7. Allo stesso modo, selezionare ora il segnaposto per la Superficie_abitabile_al_finito (nuovamente in Arch.: Quantità), impostare i parametri testo, immettere "SA=" in Prefisso e inserire l'attributo nello schema.

   Il risultato dovrebbe apparire così:



   (B) Gli attributi vengono allineati allo schema

8. Salvare lo stile etichetta facendo nuovamente clic su Stile etichetta (Vedi). Fare clic su Salva nella barra strumenti di dialogo e attivare tutti gli elementi che compongono lo stile etichetta.
   Definire il punto di riferimento dello stile etichetta (preferibilmente al centro) e quindi salvarlo.

Utilizzare uno stile etichetta per l'etichetta del vano

1. Fare clic su Vano (Vedi).


   Richiamare Vano in uno dei seguenti modi

   • Barra menu: Crea Architettura Vani, superfici, piani

   • Palette: Funzioni campo Crea nel modulo:

   Vani, superfici, piani

   • Configurazione: Architettura flyout Vani
2. Definire il vano come di consueto e immettere la suo nome e la sua funzione. Confermare con il tasto destro del mouse.
3. Fare clic su Stile etichetta nella barra strumenti di dialogo e selezionare quello che è stato appena definito. Questo si trova nella cartella Ufficio.
4. L'etichetta viene agganciata al puntatore come anteprima. Inserirla nel documento.
   A tal proposito, è possibile utilizzare gli ausili delle opzioni d'immissione.


   Per la posa dell'etichetta, nelle opzioni d'immissione sono disponibili le seguenti funzioni di ausilio:

   Orizz

   Posiziona l'etichetta orizzontalmente.

   Vertic

   Posiziona l'etichetta verticalmente.

   Angolo

   Posiziona l'etichetta con un angolo qualsiasi. Prima di posare l'etichetta, immettere l'angolo nella riga di dialogo oppure fare due clic nell'area grafica (uno sul punto di rotazione e uno che indica la nuova direzione).

   Auto

   Posiziona l'etichetta automaticamente in base alla geometria e alla posizione del componente selezionato (importante per l'etichettatura delle finestre con gli stili etichetta).

   Size

   Cambia le dimensioni dell'etichetta.
   A tal proposito, immettere un fattore nella riga di dialogo.

   Avanti

   Il componente evidenziato viene ignorato (non etichettato).

Ulteriori esempi:

Stile etichetta per etichetta balcone (con superficie di base dimezzata)

Stile etichetta per tavola esecutivi (con due fogli per le diverse scale)

Stile etichetta con un foglio per tutti gli intervalli di scala
