Porta

Modulo Base: pareti, aperture, componenti

Porta inserisce le aperture porta nelle pareti.

Creare una porta

1. Fare clic su Porta (Vedi).


   Richiamare Porta in uno dei seguenti modi

   • Barra menu: Crea Architettura Base: pareti, aperture, componenti

   • Palette: Funzioni campo Crea nel modulo:

   Base: pareti, aperture, componenti

   • Configurazione: Architettura flyout Aperture architettura
2. Se lo si desidera, è ora possibile modificare i parametri dell'apertura porta.
   A tal proposito nella barra strumenti di dialogo sono disponibili più possibilità.


   • Fare clic su Proprietà per definire i parametri in una finestra dialogo.
   • Fare clic su Carica dal catalogo modellatore aperture
     per selezionare un'apertura creata con Modellatore aperture.
   • Fare clic su Rileva parametri per rilevare i parametri da elementi esistenti.
   • Fare clic su Apri preferiti per selezionare le impostazioni dei parametri salvati come preferito.

   Avvertenza: per le pareti multistrato è consigliabile prima fare clic sulla parete e poi impostare i parametri della porta. In questo modo vengono caricate le proprietà della parete e viene attivata la modalità d'immissione avanzata per le pareti multistrato.

   Suggerimento: facendo clic su Carica dati dal catalogo modellatore aperture è possibile selezionare direttamente i tipi di apertura (creati con Modellatore aperture (Vedi) e inserirli nella parete.



   Richiamare Modellatore aperture in uno dei seguenti modi

   • Barra menu: Crea Architettura Speciale: pareti, aperture, componenti

   • Palette: Funzioni campo Crea nel modulo:

   Speciale: pareti, aperture, componenti

   • Configurazione: Architettura flyout Aperture architettura
3. Definire il punto di trasporto dell'apertura.


   Fare clic sul punto in cui si desidera fissare il punto di posizionamento.

   Sono disponibili le seguenti possibilità:







   Per le aperture (ad esempio porte e finestre) sono disponibili solo le seguenti possibilità:

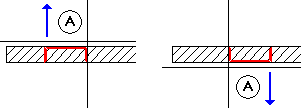

   L'apertura viene agganciata come anteprima al puntatore. Viene rappresentata la direzione dell'apertura (fare particolare attenzione alle pareti multistrato con strati di spessore diverso).



   Linea parete selezionata = Lato esterno apertura

4. Fare clic sulla linea della parete. Automaticamente viene visualizzato nella riga di dialogo la distanza fra il punto selezionato e la spalla della parete. È possibile intervenire manualmente per correggere questo valore. Confermare questo valore con INVIO.

   Avvertenza: se nella barra strumenti di dialogo Porta l'opzione Richiedi larghezza apertura è disattiva, l'apertura viene disegnata con la larghezza impostata nelle Proprietà senza ulteriori richieste.

5. Il valore della larghezza dell'apertura proposto può essere corretto. Confermare i valori desiderati con INVIO.
6. Se è stata inserita una macro asimmetrica che non rispetta il senso di apertura della finestra, è ora possibile modificare la posizione della macro facendo clic sul lato corrispondente dell'apertura.
   Confermare la direzione della posizione della macro facendo clic con il tasto destro del mouse nell'area grafica.
7. Se è stata selezionata una battuta porta, fare ora clic sul punto di collegamento (cerniera).

   Avvertenza: se nella barra strumenti di dialogo Porta l'opzione Posiziona etichetta è attiva, successivamente è possibile etichettare l'apertura in modo analogo alla funzione Etichetta.

8. Ripetere i passaggi da 2 al 7 per disegnare ulteriori finestre oppure interrompere la funzione con ESC.

Avvertenza: la premessa al calcolo delle quantità VOB è che le aperture si trovino all'interno dei componenti.

Suggerimento: modificare la battuta della porta senza ridisegnare l'apertura

Suggerimento: Etichettare la porta con la direzione di apertura secondo la DIN
