Modificare le aperture nelle pareti multistrato

Per le tavole di ristrutturazione, in linea di principio, la modifica delle aperture nelle pareti multistrato avviene in modo analogo a quelle delle pareti monostrato. È tuttavia necessario considerare che si lavora sui singoli strati della parete. Se le aperture vengono attivate in uno step unico, le modifiche hanno effetto solo sul primo strato.

Nell'esempio riportato di seguito (che corrisponde a "Spostare apertura nella parete dello stato di fatto") viene descritto in modo dettagliato come spostare una finestra in una parete multistrato.

Spostare una finestra in una parete (stato di fatto) a due strati

• Tutti gli elementi rilevanti della tavola esistente sono già stati convertiti in Stato di fatto con la funzione Conversione ristrutturazione.

1. Rendere corrente il quadro per gli elementi di nuova costruzione (stato di progetto) e attivo sullo sfondo il quadro con lo stato di fatto e la demolizione.

   Avviso: le aperture vengono automaticamente inserite nella parete corrispondente, indipendentemente dal fatto che questa sia nel quadro corrente oppure in quello attivo sullo sfondo.

   Convertire innanzitutto l'apertura dello stato di fatto in Demolizione.

2. Fare clic su Conversione ristrutturazione.
3. Fare clic su Proprietà e definire i parametri di demolizione per l'apertura dello stato di fatto con uno dei metodi riportati di seguito:
   • Impostare i parametri degli elementi nella finestra di dialogo Conversione ristrutturazione.
   • Utilizzare le impostazioni standard dei parametri (queste possono essere ripristinate con reset).
   • Fare clic su Rileva parametri e rilevare i parametri di un elemento appropriato dagli assistenti di ristrutturazione.
4. Disegnare l'apertura di nuova costruzione (stato di progetto) con la distanza desiderata da quella di demolizione.

   Ogni nuovo componente disegnato dispone automaticamente della categoria di ristrutturazione Nuova costruzione.

   Se si desidera utilizzare gli assistenti di ristrutturazione, procedere come segue:

   • Cercare un componente adeguato negli assistenti di ristrutturazione.
   • Fare doppio clic con il tasto destro del mouse su un componente,

     oppure

     Fare clic con il tasto destro del mouse su un componente e selezionare Rileva nel menu contestuale.

     Viene aperta la funzione di creazione del componente e tutti i parametri vengono rilevati dall'assistente.

5. Fare clic su Corpi demolizione, nuova costruzione.
6. Fare clic su Proprietà e definire i parametri dei corpi di demolizione e nuova costruzione per il primo strato con uno dei metodi riportati di seguito:
   • Impostare i parametri dell'elemento nella finestra di dialogo Corpi demoliti, nuovi per aperture in pareti stato di fatto.
   • Utilizzare le impostazioni standard dei parametri (queste possono essere ripristinate con reset).
   • Fare clic su Rileva parametri e rilevare i parametri di un elemento appropriato dagli assistenti di ristrutturazione.

     Avviso: se si desidera rilevare le proprietà da degli elementi esistenti oppure da un assistente, richiamare due volte Rileva: una volta per le proprietà dei corpi di nuova costruzione e un'altra per i corpi di demolizione.

7. Attivare le aperture di demolizione / nuova costruzione e fare clic su Applica.

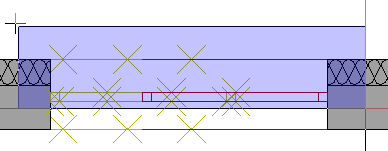

8. Definire un campo di attivazione che includa interamente l'apertura di demolizione e nuova costruzione di uno strato parete, ma non le aperture degli altri strati:

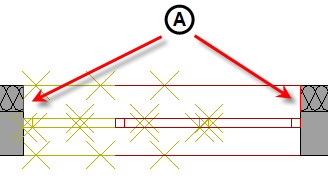

   Se gli spigoli dello strato parete sono rappresentati nel colore di attivazione, le aperture parziali sono state attivate:



9. Fare clic su Applica.

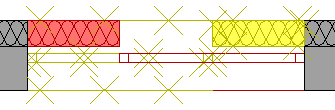

   I corpi di nuova costruzione e demolizione vengono creati automaticamente nello strato parete con i parametri corretti (geometria, proprietà formato, attributi, riferimenti altezze, ecc.).

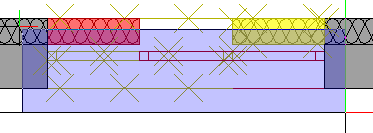

10. Ripetere gli steps da 6 a 9 per gli altri strati parete.

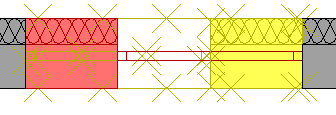

    I corpi di nuova costruzione e demolizione vengono creati automaticamente nell'altro strato parete con i parametri corretti (geometria, proprietà formato, attributi, riferimenti altezze, ecc.).
