Ingrandire l'apertura nella parete dello stato di fatto

L'apertura deve essere ingrandita in una parete dello stato di fatto.
A tal proposito, l'apertura esistente deve essere evidenziata come demolizione e quella più grande (di nuova costruzione) deve essere inserita in quella precedente (di demolizione).

Ingrandire un'apertura in una parete dello stato di fatto

• Tutti i dati rilevanti della tavola esistente sono già stati convertiti in "stato di fatto" con la funzione Conversione ristrutturazione.

1. Rendere corrente il quadro per gli elementi di nuova costruzione e aprire in modalità attiva sullo sfondo il quadro con lo stato di fatto e la demolizione.

   Avvertenza: le aperture vengono automaticamente inserite nella parete corrispondente, indipendentemente dal fatto che questa sia nel quadro corrente o in quello attivo sullo sfondo.

   Convertire innanzitutto l'apertura dello stato di fatto in demolizione.

2. Fare clic su Conversione ristrutturazione.
3. Fare clic su Proprietà e definire i parametri della demolizione per l'apertura dello stato di fatto con uno dei metodi riportati di seguito:
   • Impostare i parametri degli elementi nella finestra di dialogo Conversione ristrutturazione.
   • Utilizzare le impostazioni standard dei parametri (queste possono essere ripristinate con reset).
   • Fare clic su Rileva parametri e rilevare i parametri di un elemento appropriato dagli assistenti di ristrutturazione.
4. Fare clic su Demolizione.
5. Attivare le aperture e fare clic su Applica.

   Avvertenza: questo è sufficiente se devono essere convertite in Demolizione solo le macro delle aperture. Anche in presenza di un'apertura in una parete dello stato di fatto, la funzione Corpi demolizione, nuova costruzione crea un corpo di nuova costruzione.

   Disegnare ora l'apertura di nuova costruzione:

6. Disegnare l'apertura più grande di nuova costruzione in quella di demolizione.

   Ogni nuovo componente disegnato dispone automaticamente della categoria di ristrutturazione Nuova costruzione.

   Se si desidera utilizzare gli assistenti di ristrutturazione, procedere come segue:

   • Cercare un componente adeguato negli assistenti di ristrutturazione.
   • Fare doppio clic con il tasto destro del mouse su un componente,

     oppure

     Fare clic con il tasto destro del mouse su un componente e selezionare Rileva nel menu contestuale.

     Viene aperta la funzione di creazione del componente e tutti i parametri vengono rilevati dall'assistente.

7. Fare clic su Corpi demolizione, nuova costruzione.
8. Fare clic su Proprietà e definire i parametri dell'elemento di demolizione e nuova costruzione con uno dei metodi riportati di seguito:
   • Impostare i parametri dell'elemento nella finestra di dialogo Corpi demoliti, nuovi per aperture in pareti stato di fatto.
   • Utilizzare le impostazioni standard dei parametri (queste possono essere ripristinate con reset).
   • Fare clic su Rileva parametri e rilevare i parametri di un elemento appropriato dagli assistenti di ristrutturazione.

     Avvertenza: se si desidera rilevare le proprietà dagli elementi esistenti oppure da un assistente, richiamare due volte Rileva: una volta per le proprietà dei corpi di nuova costruzione e un'altra per i corpi di demolizione.

9. Attivare le aperture di demolizione / nuova costruzione e fare clic su Applica.

   I corpi di demolizione vengono creati automaticamente nella parete con geometria, proprietà formato, attributi, riferimenti altezze, ecc. corrette.

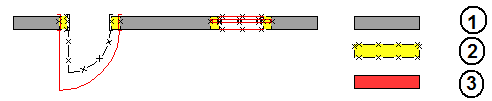

   (1) Stato di fatto, (2) Demolizione, (3) Nuova costruzione

Avvertenza: nel dialogo d'immissione dei Corpi demolizione, nuova costruzione, grazie all'opzione Crea a strati è possibile creare corpi di nuova costruzione con strati parete e materiali differenti. In questo modo, ad esempio, per la parete esistente con un isolante da 5 cm e un laterizio da 24 cm è possibile creare corpi di nuova costruzione equivalenti (strato di isolante e di laterizio).

L'opzione Spessore corpo nuovo definisce che i corpi nuovi devono essere creati con uno strato differente da quello della parete dello stato di fatto e immette quindi il suo spessore. È ad esempio possibile inserire in un parete esistente da 50 cm solo una parte di muratura da 24cm. A tal proposito fare clic sull'apertura da inserire nella parete. Attenzione alla freccia di direzione.

L'opzione Spessore corpo nuovo è adatto solo per l'aggiunta delle aperture esistenti complete.
