Installare le nuove aperture nella parete dello stato di fatto

La nuova apertura (porta, finestra, ecc.) deve essere inserita in una parete dello stato di fatto.

Inserire una nuova apertura nella parete dello stato di fatto, Passaggi chiave

1. Rendere corrente il quadro per gli elementi di nuova costruzione e aprire in modalità attiva sullo sfondo il quadro con lo stato di fatto e la demolizione.

   Avvertenza: le aperture vengono automaticamente inserite nella parete corrispondente, indipendentemente dal fatto che questa sia nel quadro corrente o in quello attivo sullo sfondo.

2. Inserire l'apertura "nuova costruzione" in una parete dello stato di fatto.

   Ogni nuovo componente disegnato dispone automaticamente della categoria di ristrutturazione Nuova costruzione.

   Se si desidera utilizzare gli assistenti di ristrutturazione, procedere come segue:

   • Cercare un componente adeguato negli assistenti di ristrutturazione.
   • Fare doppio clic con il tasto destro del mouse su un componente,

     oppure

     Fare clic con il tasto destro del mouse su un componente e selezionare Rileva nel menu contestuale.

     Viene aperta la funzione di creazione del componente e tutti i parametri vengono rilevati dall'assistente.

3. Fare clic su Corpi demolizione, nuova costruzione.
4. Fare clic su Proprietà e definire i parametri dell'elemento di nuova costruzione con uno dei metodi riportati di seguito:
   • Impostare i parametri dell'elemento nella finestra di dialogo Corpi demoliti, nuovi per aperture in pareti stato di fatto.
   • Utilizzare le impostazioni standard dei parametri (queste possono essere ripristinate con reset).
   • Fare clic su Rileva parametri e rilevare i parametri di un elemento appropriato dagli assistenti di ristrutturazione.
5. Attivare le aperture di "nuova costruzione" e fare clic su Applica.

   I corpi di demolizione vengono creati automaticamente nella parete con geometria, proprietà formato, attributi, riferimenti altezze, ecc. corrette.

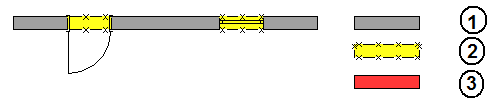

   (1) Stato di fatto, (2) Demolizione, (3) Nuova costruzione
