Divisione cerchio, Misura freccia

Divisione cerchio

Il valore di poligonizzazione viene interpretato come suddivisione del cerchio. Il valore Divisone cerchio definisce in quanti parti deve essere rappresentato un elemento curvo. Il valore 120 applicato ad esempio a un cerchio, indica che la superficie della circonferenza è composta da 120 vertici fittizi. La precisione risulterà maggiore aumentando il raggio oppure il valore di suddivisione. Le immissioni ammesse vanno da 8 a 360.

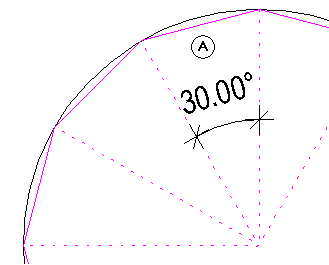

(A) Divisione cerchio =12; si ottiene un angolo = 30°

Misura freccia

Il valore di poligonizzazione viene interpretato come misura freccia. Misura freccia definisce la misura freccia massima dalla secante dell'arco (in mm). La curva corrente viene quindi poligonizzata in modo tale che la distanza dei fianchi della polilinea dalla curva sia inferiore oppure uguale alla misura della freccia immessa. Il risultato è più preciso rispetto alla divisione del cerchio.

(B) Misura freccia (38mm o inferiore)
