Immissione punto, Esempio 2

Immissione punto, esempio

Disegnare più cerchi con diametri diversi.

Procedura

1. Fare clic su Cerchio, selezionare Cerchio dal centro nelle opzioni d'immissione.
2. Per disegnare cerchi completi, selezionare Immetti cerchio completo nelle opzioni d'immissione.
3. Posizionare il centro del cerchio con un clic.

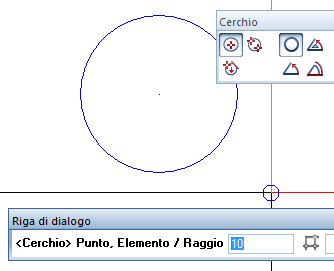

4. Immettere il valore del raggio nella riga di dialogo e premere INVIO.

   Viene disegnato un cerchio completo.



   Suggerimento: le opzioni d'immissione Immetti angolo finale con angolo delta, Immetti angolo finale oppure Immetti angolo finale con lunghezza arco consentono di disegnare velocemente dei cerchi completi grazie al tasto ESC. Dopo aver immesso il raggio, è possibile decidere se procedere all'immissione dell'angolo iniziale e finale di una porzione di cerchio, oppure disegnare un cerchio completo grazie al tasto ESC.

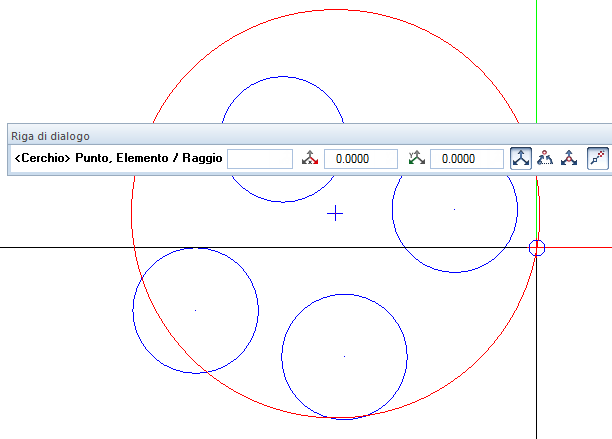

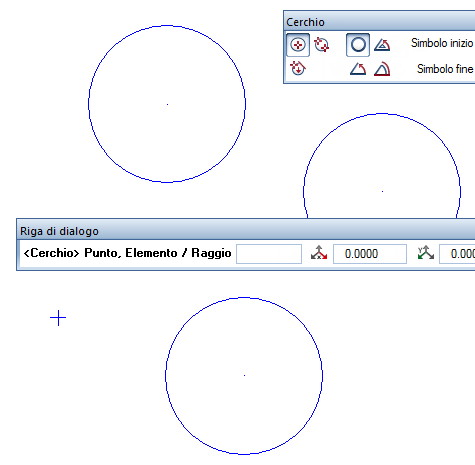

5. Fare clic sul centro del cerchio successivo: Immettere il raggio nella riga di dialogo. Posizionare il cerchio completo successivo con INVIO.



6. Se il raggio deve essere immesso con il puntatore, per indicare il punto finale del raggio è sufficiente fare clic nell'area grafica: Viene disegnato un cerchio completo.
