Esempio 2 per pianta qualsiasi

Funzione Scala a pianta libera

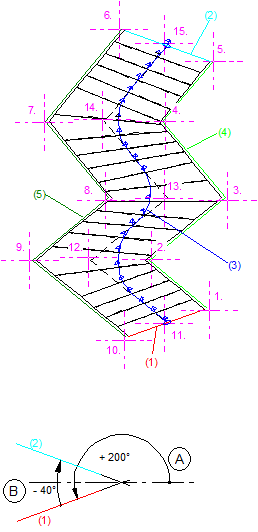

Esempio 2:

(1) Entrata
(2) Uscita
(3) Linea sviluppo
(4) Limite interno: Punti da 1 a 5
(5) Limite esterno: Punti da 6 a 10
Punti sviluppo: Punti da 11 a 15
(A) Angolo iniziale: = + 200°
(B) Angolo rotazione = Angolo delta = - 40°
