Parametri apertura finestra, scheda 'Apertura'

Avviso: la tipologia

Apertura qualsiasi da catalogo simboli prevede che innanzitutto venga disegnata la vista del contorno dell'apertura con la forma e le misure desiderate (dal modulo Costruzioni) e che questa venga salvata come simbolo. Altezza / lunghezza e larghezza derivano dall'altezza / lunghezza e larghezza del simbolo. Durante l'immissione, queste misure non possono essere cambiate.

Avviso: l'altezza dell'apertura non può essere cambiata, pertanto la quota in direzione Z di un Apertura qualsiasi da catalogo simboli viene definita mediante Altezza S^ oppure Altezza Sv. La larghezza dell'apertura si ottiene dalla larghezza del simbolo.

Avviso: il simbolo dell'apertura finestra non può avere delle "introflessioni" nella direzione dell'altezza.

In base alla tipologia di forma apertura, è possibile definire i seguenti parametri:

La larghezza apertura qui definita può essere riutilizzata con l'ausilio di Salva preferiti e Apri preferiti.

Immettere il valore dell'altezza del parapetto. Riferimento altezze consente di determinare se il valore dell'altezza deve essere assoluto oppure relativo ad un livello.

Immettere il valore dell'altezza dell'apertura (valore compreso fra lo spigolo superiore del parapetto e lo spigolo inferiore dell'architrave). Riferimento altezze consente di determinare se il valore dell'altezza deve essere assoluto oppure relativo ad un livello.

Questo è il valore dello spigolo superiore del parapetto fino all'inizio del simbolo dell'arco.

Questo parametro viene visualizzato solo per le aperture a forma di poligono regolare.

Immettere il valore desiderato.

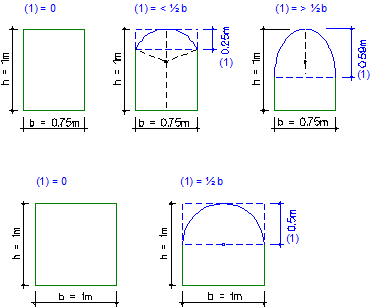

(1) Altezza freccia
Fig.: Esempio altezza freccia sopra

Questo parametro viene visualizzato solo per le aperture circolari.

Maggiore è il valore registrato, più continua risulta la sezione.

(1) Altezza freccia
(2) Numero suddivisioni sopra

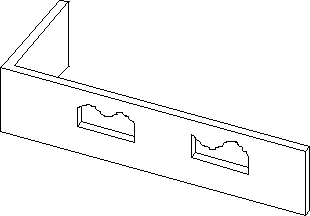

Fig.: Esempio per numero suddivisioni arco sopra.

Con il tipo apertura Apertura qualsiasi da catalogo simboli, consente di rilevare il contorno di un'apertura da un simbolo salvato.

Nel campo Rappresentazione la forma dell'apertura viene rappresentata con l'altezza e la larghezza massima.

Definire la quota dell'apertura facendo clic su Altezza.... L'altezza può essere immessa come valore assoluto, relativo ai livelli standard, relativo a una coppia di livelli liberi oppure riferita a un componente esistente.

Qui si indica il riferimento altezza dello spigolo sotto e sopra mediante dei simboli. Cambiare il riferimento altezza facendo clic su Altezza....

Se si desidera inserire SmartParts oppure macro già definite nell'apertura, passare al campo Elemento libreria 1 di n, fare clic su

e selezionare lo SmartPart oppure la macro desiderata nella palette Library.

Se si desidera inserire più SmartParts oppure macro in un'apertura, successivamente, per ogni elemento libreria, sarà sufficiente incrementare il valore di 1 e procedere alla sua selezione nella libreria.

disattiva l'elemento libreria correntemente selezionato.

Qui si definiscono le proprietà formato con cui rappresentare le linee del parapetto di una finestra:

penna,

riga e

colore oppure

layer

Assegna il layer personalizzato all'elemento architettonico oppure ai singoli strati dei componenti multistrato.
Per la selezione del layer viene aperta la scheda Selezione layer/Visibilità della finestra dialogo 'Layer'.

Avvertenza: le impostazioni di base della gestione layer come ad esempio Proprietà formato 'da Layer' e 'da Layer', stile linea vengono considerate nel dialogo e contrassegnate con il simbolo dei layer; successivamente l'immissione è bloccata.

Avviso: questa impostazione vale per l'apertura finestra corrente e viene mantenuta fintantoché non viene cambiata.

Qui si definisce se la rappresentazione del parapetto deve essere soppressa oppure se deve essere rappresentato internamente, esternamente oppure su entrambi i lati.

Qui si mostra / nasconde l'intradosso. I parametri dell'intradosso vengono impostati nella scheda 'Battuta'.

Se nella scheda Battuta sono state definite e salvate come preferiti particolari tipologie di battuta (con misure), queste possono essere richiamate direttamente da qui senza dover passare all'altra scheda.
