Attributs des pièces, Assistant programmes fonctionnels

Fonction Nouveau (menu Fichier) + Ajouter une pièce (menu Edition) + Modifier la pièce (menu Edition)

La saisie des attributs des pièces s'effectue dans la boîte de dialogue Pièce. Ces attributs sont identiques aux attributs du module Pièces, surfaces, métrés d'Allplan.

Attributs des pièces

Nom abrégé étage

Entrez ici un nom abrégé pour l'étage.

Désignation

Entrez ici la désignation de l’élément ; pour les pièces, il s’agit de leur numéro.

Fonction

Permet de saisir le libellé de la fonction. Pour les pièces, il peut s’agir de la désignation de la pièce.

Superficie

Entrez ici la superficie de la pièce en m².

Géométrie des surfaces de base

Définissez ici la forme de la pièce.
Vous disposez des possibilités suivantes :

• Vous pouvez entrer une valeur Dx. La valeur Dy est alors déduite de la superficie et de la valeur Dx.
• Vous pouvez entrer une valeur Dy. La valeur Dx est alors déduite de la superficie et de la valeur Dy.
• Vous pouvez entrer le rapport Dx/Dy. (1 signifie que la pièce est carrée).
• Vous pouvez entrer le chemin d'accès d'un fichier Excel (possédant un format particulier) contenant les coordonnées de la surface de base. Vous pouvez sélectionner un chemin d'accès quelconque. Si vous avez lu des pièces depuis un calque et que vous les avez enregistrées dans un fichier xls, le chemin d'accès de ce fichier s'affiche automatiquement ici.




  La cellule 1A contient le nombre de points.
  Au-dessous, les coordonnées X et Y figurent respectivement dans les colonnes A et B.
  La mention end doit figurer dans la dernière cellule de la colonne A.

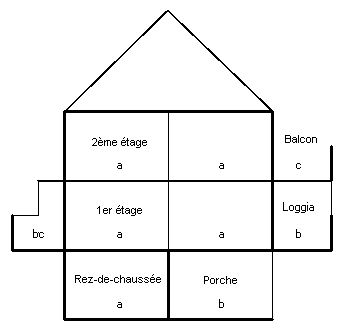

Type de pourtour

a couvert et clos de tous
côtés sur la hauteur totale
b couvert, mais non clos de tous
côtés sur la hauteur totale
c non couvert, mais entouré de tous
côtés d'éléments de construction
bc b et c

Utilisation

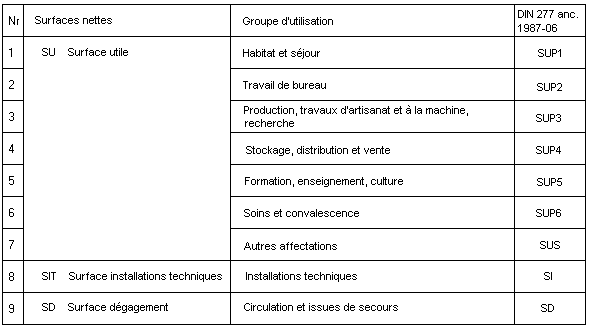

Vue d'ensemble des types d'utilisation

Type de surface

Vous pouvez spécifier ici la manière dont une pièce doit être prise en compte dans les listes.

Types de surfaces disponibles :

Type de surface N (cas normal)	Prise en compte de la surface hors oeuvre nette (SHON) et du volume net dans les analyses.
Type de surface M	Dans ce cas, seul le volume net est pris en compte dans l'analyse, la SHON est ignorée. Exemple : hall d’entrée sur deux étages. Il faut déterminer la SHON et le volume net du rez-de-chaussée seulement (type de surface N) ; au premier étage, seule le volume net présente un intérêt.
Type de surface L (espace vide)	Ni la SHON ni le volume net ne sont calculés. Il est cependant possible d’assigner des revêtements à la pièce et de les analyser.

Exemples de types de surfaces :

(A)	Pièce	RDC	Type de surface N	Hauteur=h1
(B)	Pièce	RDC	Type de surface N	Hauteur=h1
(C)	Pièce	RDC	Type de surface N	Hauteur=h1+épaisseur du plancher
(D)	Pièce	Etage	Type de surface M	Hauteur=h3
(E)	Pièce	Etage	Type de surface N	Hauteur=h3
(F)	Pièce	Combles	Type de surface N	Hauteur=h4
(G)	Pièce	Combles	Type de surface L	Hauteur=h5

Définissez ici le type de surface, lequel détermine la manière dont la pièce est prise en compte dans les analyses.

Nombre

Indiquez ici le nombre de pièces qui doivent être créées avec les paramètres réglés et affichées dans la fenêtre de l'Assistant.
