Format du fichier xls ou txt pour l'Assistant programmes fonctionnels

Fonction Ouvrir (menu Fichier)

Pour pouvoir être ouvert dans l'Assistant Programmes fonctionnels, un fichier xls doit posséder la structure suivante :

Les pièces sont représentées de la manière suivante :

• WC 4 : 3m Dx et 4m Dy.
• WC 5 : 3m Dx et 3m Dy
  (Si la longueur ou la largeur n'a pas été spécifiée, ou si longueur=largeur, la pièce est carrée)
• WC 6 : 4m Dx et 5m Dy

A noter : Si les valeurs saisies sont incorrectes, par exemple
Superficie = 16
Dx =6
Dy=7
Dy est ignoré.

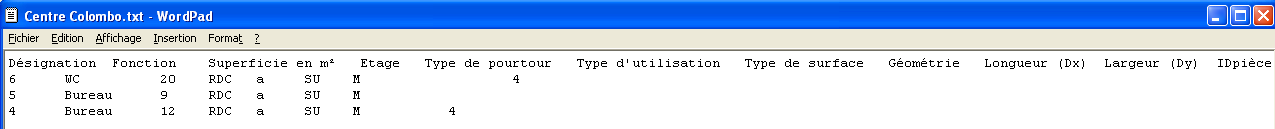

Les fichiers txt doivent avoir un format similaire, les cellules doivent être séparées par un caractère de tabulation. Toutefois, en raison de la longueur variable des informations, les fichiers txt ne sont pas très lisibles.

Dans l'Assistant programmes fonctionnels, le fichier xls ou txt présenté ci-dessus est représenté de la manière suivante :

Pièces lues dans des calques enregistrées dans un fichier xls ou txt

Les pièces ou les programmes des exigences fonctionnelles lus depuis un calque à l'aide de la fonction Lire les pièces du calque et enregistrées ensuite dans un fichier xls ou txt à l'aide de Enregistrer / Enregistrer sous peuvent être modifiées dans EXCEL ou dans un éditeur, puis réimportées.

Si le calque initial est actif, les pièces existantes ne sont pas recréées, mais mises à jour. Une nouvelle colonne contenant un numéro ID unique pour chaque pièce est insérée à la fin du fichier xls ou txt. Nous vous conseillons de ne pas modifier ce numéro ; si vous le faites malgré tout, la ou les pièces concernées seront recréées au même emplacement et seront présentes en deux exemplaires sur le calque.

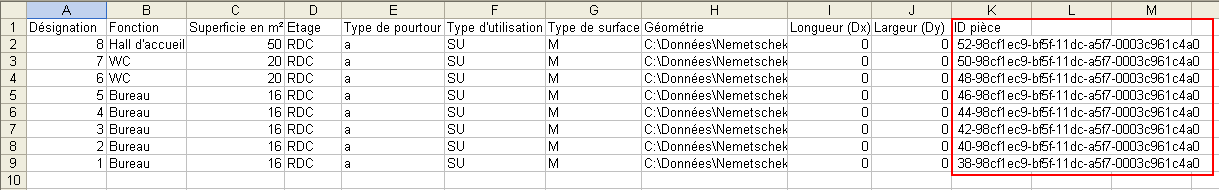

Un fichier xls contenant des pièces lues depuis le calque est représenté de la manière suivante dans Excel  :

Fichiers xls, vue d'ensemble des cas de figure possibles
