Répartition des layers

Vous pouvez définir ici la manière dont les données sont réparties sur les layers et/ou les calques.

Toutes les options désactivées

Lors de l'importation : les layers du fichier importé sont répartis sur le calque actif et sur le layer STANDARD.

Lors de l'exportation : le layer STANDARD est assigné à tous les éléments

Layer

Lors de l'importation : les layers du fichier importé sont répartis sur le calque actif et peuvent être assignés à différents layers.

Lors de l'exportation : le layer qui leur est assigné dans Allplan est affecté aux éléments.

Documents

Lors de l'importation : les layers du fichier importé sont répartis sur différents calques et assignés au layer STANDARD. Si le fichier à importer contient des XRef, les layers du fichier XRef ne peuvent pas être répartis sur des calques différents.
Exemple

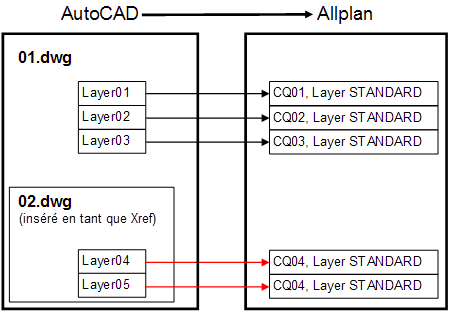

La figure ci-dessous illustre la répartition des différents layers du fichier importé sur plusieurs calques lorsque l'option Documents est activée. Les layers des fichiers XRef ne peuvent pas être insérés dans plusieurs calques lors de l'importation.

Lors de l'exportation : selon l’option sélectionnée sous Définition du nom des layers exportés, un layer constitué à partir du nom et/ou du numéro du document ou du calque sur lequel ils sont placés est affecté aux éléments.

Les deux options sont cochées

Lors de l'importation : les layers du fichier importé sont répartis sur différents calques et sur différents layers. Si le fichier à importer contient des XRef, les layers du fichier XRef ne peuvent pas être répartis sur des calques différents.

Lors de l'exportation : les éléments sont assignés à un layer dont le nom est formé du numéro du calque sur lequel ils sont placés et du nom de leur layer Allplan.
