Paramètres spécifiques à AutoCAD

Fichier prototype

Permet de sélectionner un fichier prototype. Le fichier prototype contient par exemple des paramètres d'en-tête de layers, des ressources, des bibliothèques de blocs, etc. prédéfinis pour les données à importer/exporter.

Plans inclus (présentations)

Permet de sélectionner la mise en page à importer/exporter. Cette option est uniquement disponible si l'option Contenu plan (espace papier) est activée dans le cadre Espace du fichier à convertir.

Espace du fichier à convertir

Vous pouvez spécifier ici s'il s'agit d'une conversion depuis ou vers l'espace modèle ou l'espace papier d'AutoCAD.

Présentations multiples : Lors de l'exportation, chaque plan est converti en une mise en page dans AutoCAD ; les calques ou les fichiers NDW insérés en tant qu'éléments de plan sont exportés vers l'espace modèle. Lors de l'importation d'un fichier contenant plusieurs mises en page, vous pouvez importer simultanément ces mises en page. L'espace modèle d'AutoCAD est alors importé dans un calque et chaque mise en page dans un plan.

L'option Présentations multiples est uniquement accessible si les plans ne sont pas décomposés.

Contenu plan (espace papier) : lors de l'exportation, les plans sélectionnés sont exportés vers l'espace papier. Lors de l'importation, c'est l'espace papier du document AutoCAD sélectionné qui est importé.

Dessin (espace modèle) : lors de l'exportation, les plans ou documents sélectionnés sont exportés vers l'espace modèle. Lors de l'importation, c'est l'espace modèle du document AutoCAD sélectionné qui est importé.

Sélection automatique : si vous sélectionnez cette option, l'espace est sélectionné de manière automatique sur la base de la valeur TILEMODE enregistrée dans le fichier AutoCAD.

Autres

Analyser le format des attributs (lors de l'importation uniquement) : lorsque cette option est activée, la valeur des attributs est contrôlée et les attributs sont répartis en entiers, réels et chaînes. Lorsque l'option est désactivée, les attributs sont uniquement importés en tant que chaînes de caractères. Désactivez cette option si vous tenez surtout à reproduire la représentation.

Décomposer textes en arc : lorsque cette option est activée, les textes écrits le long d'un arc sont décomposés en caractères isolés et placés le long d'un arc de cercle ; le résultat obtenu est ainsi très proche de l'original. Lorsque l'option est désactivée, les textes en arc sont importés comme des lignes de texte. Les lignes sont tangentes au point de référence.

Ajuster longueur des textes (lors de l'exportation uniquement) : lorsque cette option est activée, le texte est ajusté (si sa largeur totale est connue). Lorsque l'option est désactivée, les textes sont créés avec l'orientation exportée.

Convertir remplissages des Solids : les remplissages des SOLIDS sont des objets à part entière dans AutoCAD. Lorsque cette option est activée, ces remplissages sont importés.

Noms layers selon éléments de plan : lorsque cette option est activée, les layers des éléments de plan sont automatiquement précédés du préfixe XR$1, où 1 représente un numéro automatiquement incrémenté pour chaque élément de plan.

Lorsque l'option est désactivée, les layers sont exportés avec leur nom abrégé ou leur nom complet. Par conséquent, les éléments placés dans des calques différents mais associés aux même layers dans Allplan sont représentés ensemble dans AutoCAD. Si vous avez par exemple dessiné le rez-de-chaussée et le 1er étage sur des calques différents (mais avec les mêmes layers) et que vous positionnez ces calques côte à côte sur le plan, les deux étages sont représentés l'un au-dessus de l'autre dans la même vue dans AutoCAD.

Couleur fonction de la plume (lors de l'importation uniquement) : Lorsque cette option est activée, les épaisseurs de plumes sont attribuées en fonction de la couleur de l'élément.

Tester le fichier lors de l'importation : lorsque cette option est activée, le programme contrôle si la syntaxe du fichier à importer est correcte. Le résultat s'affiche dans le fichier journal. Si le programme constate des erreurs, il tente de les corriger automatiquement lors de l'importation. La conversion risque d'être ralentie.

Afficher le journal du test : le programme vérifie si la syntaxe du fichier importé est correcte et affiche le résultat dans une fenêtre.

Facteur pour la correction de l'unité des mises en page : permet de corriger les unités de dessin erronées.

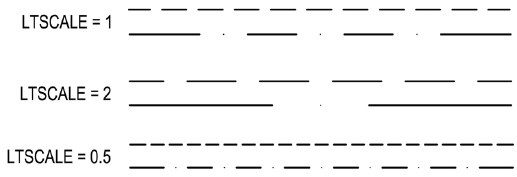

Facteur LTSCALE global : Permet d'entrer une valeur pour la variable LTSCALE d'AutoCAD. Vous définissez ainsi une valeur globale pour le facteur d'échelle de types de lignes. Plus cette valeur est faible, plus le nombre de répétitions par unité de dessin est élevé :

la valeur utilisée pour la variable LTSCALE et la possibilité de la modifier dépendent du sens de conversion (importation, exportation) ou de la méthode d'exportation :

• Importation : la valeur utilisée est celle des données importées et ne peut pas être modifiée.
• Exportation normale : 1 est la valeur par défaut ; cette valeur est modifiable.
• Exportation avec fichier prototype : la valeur du fichier prototype est proposée comme valeur pour la variable LTSCALE. Lorsque le fichier prototype est de type dwg, la valeur peut être modifiée. Lorsque le fichier prototype est de type dwt, la valeur ne peut pas être modifiée.


  Un fichier d’extension DWT (DraWing Template) est un fichier modèle de AutoCAD.



  DWG (DraWinG) est l’acronyme d’un format de données spécial développé par la société Autodesk pour son programme de CAO AutoCAD. Il décrit les données des dessins générés dans cette application. Dans le module Interfaces, Allplan propose plusieurs fonctions permettant de créer ou de lire des fichiers DWG.

• Exportation avec l'option "Compléter les fichiers" : la valeur utilisée est celle des fichiers étendus et ne peut pas être modifiée.
