Dessiner une lucarne avec un avant-toit, fonction Couverture

Dessiner une lucarne avec un avant-toit

• Dessinez un plan de toiture avec un plan de lucarne dans un document.



  Fig. : Plan de toiture avec plan de lucarne

• Nous vous recommandons de commencer par dessiner le plan complet de la couverture de la lucarne, y compris l'avant-toit, sous forme de construction d'aide dans la vue en plan.

Pour dessiner une lucarne avec un avant-toit à l'aide de la fonction Couverture

1. Cliquez sur Couverture (appel de la fonction).


   Vous pouvez appeler la fonction Couverture de l'une des manières suivantes

   • Barre des menus : Créer Architecture Général : toits, plans de référence, coupes

   • Palette : Fonctions Zone Créer dans le module :

   Général : toits, plans de référence, coupes

   • Configuration : Architecture Icône déroulante Toits et plans de référence
2. Cliquez sur Propriétés et définissez comme suit les paramètres de la couverture :
   • Définissez la forme de l'égout


   • Entrez l'épaisseur de la couverture et, si nécessaire, une Hauteur bord inférieur au-dessus du plan du toit.
   • Cliquez sur Lucarne (complètement à droite) dans Type de saisie, car la couverture doit uniquement être placée au-dessus du plan de la lucarne (et en dépasser).


3. Cliquez sur OK pour valider.
4. Définissez le contour de la lucarne avec avant-toit selon la procédure de saisie de polygones. Utilisez pour cela l’esquisse en construction d'aide dans la vue en plan.

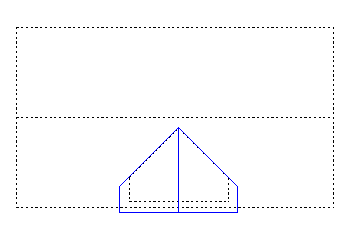

   Fig. : Avant-toit de la lucarne en 2D en couleur de construction d'aide

   Astuce : Pour définir un avant-toit, saisissez la distance correspondante dans la ligne de dialogue avant de définir le premier point. L’avant-toit peut être modifié avant la saisie de chaque point.

5. Quittez la fonction en appuyant sur ECHAP.

   La couverture est créée et s’adapte aux plans de la lucarne.

   Le résultat se présente comme suit :

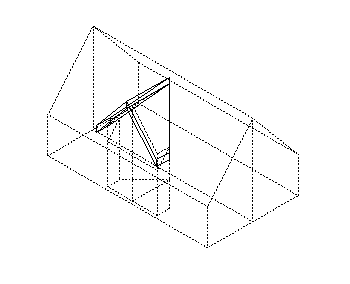

   Fig. : Modèle filaire de l'avant-toit de la lucarne
