Importer des tracés

Fonction Elément de pont/d'ouvrage de génie civil

Les tracés peuvent uniquement être importés au moyen de fichiers d’un format donné. Les fichiers à importer peuvent être créés dans Allplan ou dans d’autres programmes. Vous pouvez aussi utiliser des fichiers ASCII générés à la main. Pour le bon déroulement de l’importation, il est impératif que les valeurs soient correctement décrites dans les fichiers. Dans le cas de fichiers *.reb en particulier, l’espace est fréquemment absent entre les valeurs des deux dernières colonnes.

Vous trouverez ci-dessous des exemples de fichiers d’importation selon le format des fichiers :

• Exemple de fichier reb.

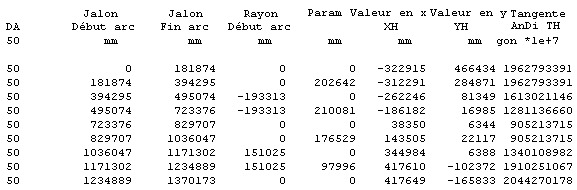

  Exemple de fichier d’importation au format reb



• Exemple de fichier re1.

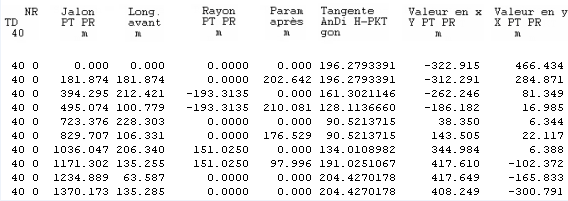

  Exemple de fichier d’importation au format re1



• Exemple de fichier re2.

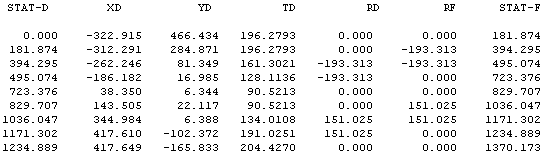

  Exemple de fichier d’importation au format re2



• Exemple de fichier lpr.


  Exemple de fichier d’importation au format lpr



A noter : Les fichiers reb, re1 et re2, qui décrivent des tracés en vue en plan, représentent le même tracé.
Le fichier lpr décrit le profil du tracé. La première colonne contient le jalonnement, la seconde la cote de niveau correspondante.

Pour importer un tracé

1. Cliquez sur Importer un tracé dans la barre d'outils Tracé ou dans le menu Fichier.
2. Sélectionnez le nom d’un tracé que vous avez par exemple créé et enregistré dans le module Plan de situation d'Allplan et choisissez le format de fichier approprié.

   A noter : Choisissez le format de fichier avant de sélectionner le fichier, afin de filtrer les fichiers disponibles.

3. Cochez l’option Création automatique des jalons et entrez l'espacement des jalons si vous n’avez pas encore défini le jalonnement.

   A noter : Des jalons sont automatiquement créés au début et à la fin du tracé, ainsi qu’aux points d’intersection entre des droites et des clothoïdes, des clothoïdes et des arcs de cercle, et des droites et des arcs de cercle.

4. Indiquez l’endroit où le tracé doit être inséré et entrez le nom du tracé.

   A noter : Sous certaines conditions, vous pouvez importer un profil de tracé ultérieurement en activant l’option Importer le profil en travers dans le tracé en cours.



   Deux conditions doivent être remplies pour vous permettre de choisir l’option Importer un profil de tracé dans le tracé en cours :

   • Vous devez avoir sélectionné un jalon d’un tracé existant avant d’appeler la fonction Importer un tracé.
   • Le tracé existant doit avoir été importé sous la forme de tronçons de tracé.

   Une fois que vous avez activé l’option Importer un profil de tracé dans le tracé en cours, vous ne pouvez plus saisir que le nom de fichier du profil de tracé. Choisissez le nom d’un profil en long que vous avez par exemple créé et enregistré dans le module Modeleur de terrains 3D d'Allplan.

   A noter : Si le profil du tracé n’est pas identique au tracé dans la vue en plan, le profil du tracé est mis à jour.

5. Cochez aussi l’option Importer un profil en travers du tracé et choisissez le nom d’un profil que vous avez par exemple créé dans le module Modeleur de terrains 3D d’Allplan.

   A noter : Si le profil du tracé n’est pas identique au tracé dans la vue en plan, le profil du tracé est mis à jour.

6. Validez la boîte de dialogue en cliquant sur OK.

   Le programme vous informe du nombre de tronçons de tracé importés.
