Flèche

Fonction Positions de dalles + Positions de dalles inclinées

Dans les options du module Plan de repérage, le bouton de contrôle Longueur de flèche fonction de la taille de la dalle vous permet de définir si les longueurs de flèches sont définies :

• par leur valeur absolue ou
• par le rapport entre la distance séparant deux pointes de flèches et la dimension de dalle concernée.

Si le bouton de contrôle est coché, une valeur de rapport comprise entre 0 et 1 est attendue dans le champ de saisie Flèche.

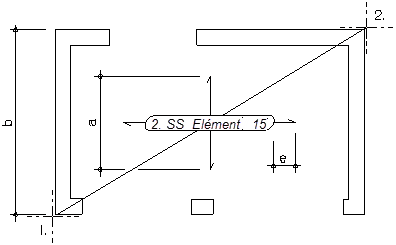

Rapport longueur flèche = a/b; ici a/b = 0,5

Dans le cas contraire, entrez la valeur absolue.

La longueur de flèche minimale est de e = 5 mm (en fonction de l’échelle plan).
