Flèche

Fonction Plusieurs fonctions

Position horizontale

Position verticale

Position inclinée

Positions de dalles

Positions de dalles inclinées

Positions de voiles et poutres

Modifier la forme du symbole de position

Pour positionner une flèche après avoir positionné un nom de position

1. Définissez la forme et la position de la flèche de position dans la barre d’outils de définition des flèches :
   • Activez Droite pour dessiner la flèche de position sous la forme d’une droite entre un point cliqué et le milieu du texte de position


     ou

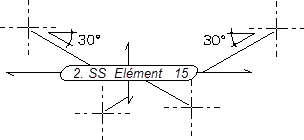

   • Activez Coudée pour dessiner une flèche de position coudée selon l’angle défini ; la flèche est alors tracée à partir du point de référence avec l'inclinaison saisie, puis reliée de manière verticale ou, le cas échéant, horizontale au milieu du texte de position


     ou

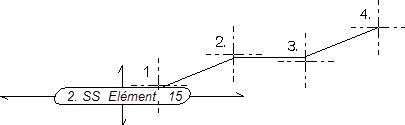

   • Activez Quelconque pour donner à la flèche de position une forme polygonale quelconque.


2. Cliquez sur les points de passage de la flèche.
