Ajustement des recouvrements de panneaux

Vous pouvez modifier le recouvrement de panneaux de TS de deux manières :

• en saisissant la longueur de recouvrement souhaitée au clavier ou
• en cliquant sur une annotation de recouvrement existante afin de la reprendre.

Le recouvrement longitudinal s'entend parallèlement à l'axe X.

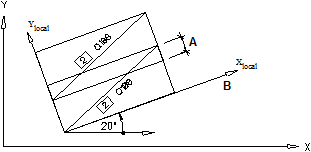

Exemple de recouvrement longitudinal

A Recouvrement longitudinal

B Repère local pour répartition de panneaux avec angle de répartition = 20°

Le recouvrement transversal s'entend parallèlement à l'axe Y.

Exemple de recouvrement transversal

A Recouvrement transversal

B Repère local pour répartition de panneaux avec angle de répartition = 20°

A noter : Aux champs de saisie Recouvrement longitudinal et Recouvrement transversal sont associés les boutons Recouvrement longitudinal automatique et Recouvrement transversal automatique.

• Lorsque vous activez le bouton Recouvrement longitudinal automatique, le programme tente de répartir uniquement des panneaux entiers dans le sens longitudinal en augmentant de manière uniforme le recouvrement longitudinal. Le recouvrement est augmenté de 50% au maximum.
  S’il n’est pas possible de respecter ce maximum et si vous avez sélectionné des catalogues de sections contenant des panneaux de même type de différentes longueurs (Suisse par exemple), le programme commence par utiliser des panneaux plus courts. Ensuite, le programme utilisera des panneaux réduits (3/4, 2/3, 1/2, 1/3, 1/4). Si là encore, la valeur maximale est dépassée, le programme répartit panneau ou la chute de panneau entraînant le recouvrement le plus petit.
  Lorsque cette option est activée, les panneaux ne peuvent pas être arrondis.
• Lorsque vous activez le bouton Recouvrement transversal automatique, le programme répartit uniquement des panneaux entiers dans le sens transversal et répartit le recouvrement de manière uniforme.
