Palette "Mode de rendu" (pour la méthode de rendu "Sketch")

Palette Mode de vue
Commande Mode de vue (menu Affichage)
Champ de liste Mode de vue (barre d'outils Fenêtre)

La méthode de rendu Sketch permet de représenter le modèle dans un style de croquis. Seuls les éléments 3D sont représentés.

Cette méthode de rendu est à la base du mode de vue prédéfini Sketch.

A noter : Le mode de vue Sketch est uniquement disponible si l'option Utiliser OpenGL pour la fenêtre graphique est activée dans les Options Environnement de travail - Affichage.

Paramètres

Nom

Permet de modifier la désignation du mode de vue.

Méthode de rendu

Sketch (non modifiable pour le mode de vue prédéfini Sketch)

Paramètres

type de trait ;

Vous définissez ici la plume utilisée pour dessiner les bords, par exemple crayon 1-3, dessin à main levée, stylo à bille, feutre, feutre épais.

Epaisseur

Epaisseur de trait de la plume pour les bords.

Dépassement des bords

Dépassement des bords par rapport aux points d'intersection des traits

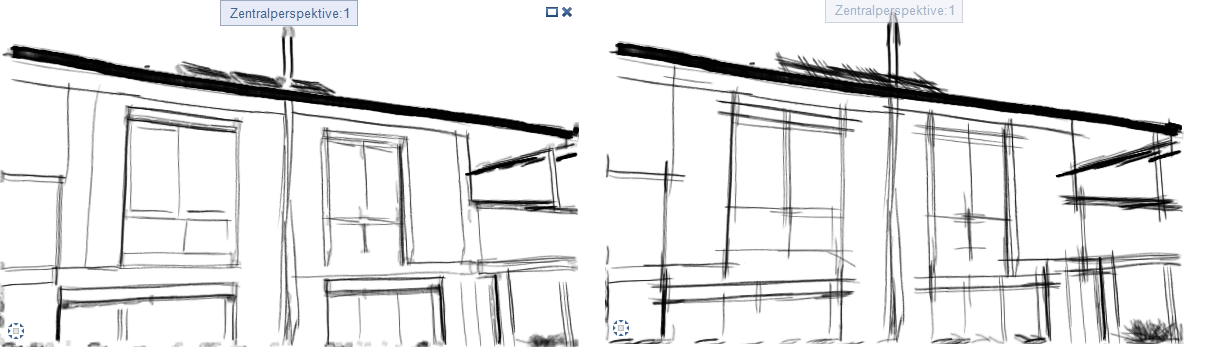

Exemples de résultats de rendus avec paramètres différents pour le Dépassement des bords :

Niveau de détail

Visibilité des bords/lignes en fonction de leur longueur en pixels.

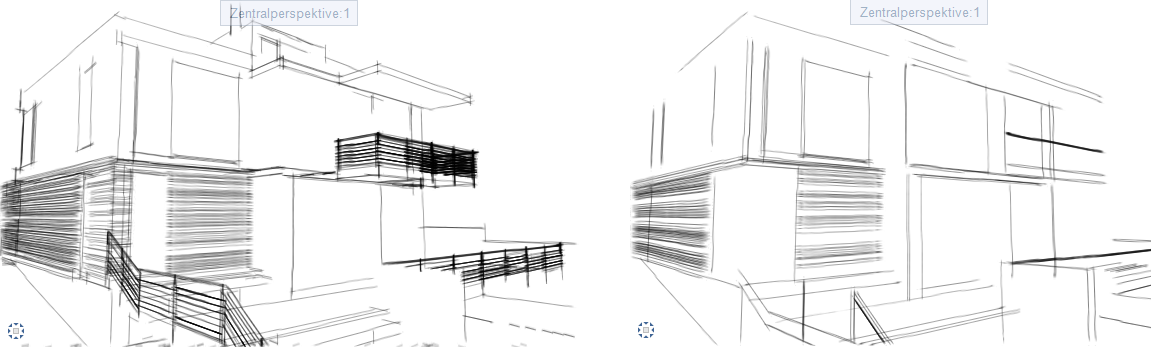

Exemples de résultats de rendus avec paramètres différents pour le Niveau de détail :

Masquer les lignes de contact

Représentation des lignes de contact selon l'angle des segments surfaciques voisins (comparable à la méthode de rendu Calcul faces cachées).

Angle et sensibilité

Uniquement lorsque la fonction Eliminer ligne de contact est activée.

Angle et taille des segments surfaciques voisins à partir desquels intervient la fusion.

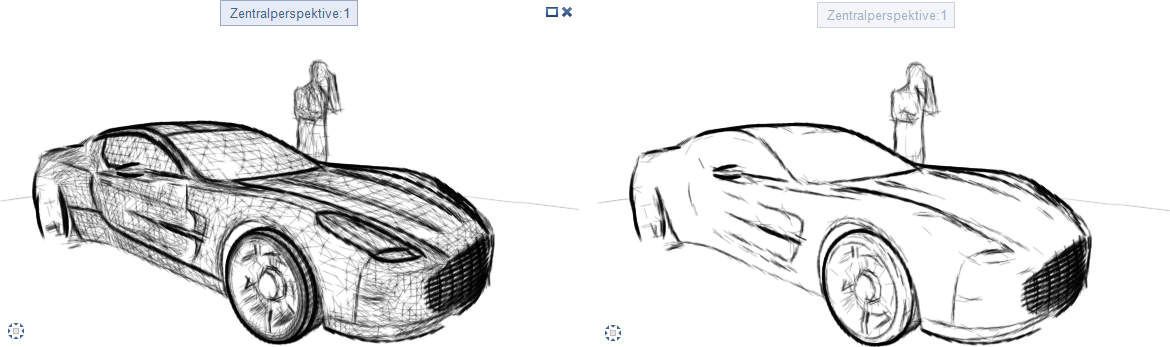

Exemples de résultats de rendus avec paramètres différents pour le Angle :

Aspect de surface

Permet de définir si les aspects de surface sont représentés.

Post-traitement

Post-traitement

Les options de Post-traitement permettent de modifier la représentation d'un mode de vue (la plupart des options sont optimisées pour le mode de vue Animation) :
