Paramètres pour la représentation avec faces cachées

Fonction Calcul faces cachées + Créer une vue + Créer une coupe + Modifier les propriétés d'une vue / coupe

Vous pouvez définir dans cette boîte de dialogue la manière dont le calcul des faces cachées doit être effectué.

A noter : Le calcul des faces cachées exact dans un document cible diffère de la représentation faces cachées dans les fenêtres graphiques : Afin de régler les paramètres de la représentation faces cachées, sélectionnez le mode de vue correspondant et cliquez sur .

A noter : Les paramètres de la boîte de dialogue Faces cachées dans document cible et de la boîte de dialogue Paramètres faces cachées des vues associatives s'influencent mutuellement.

Astuce : Vous voyez dans le cadre Représentation un aperçu du résultat de votre paramétrage.

Eléments surfaciques

Aucun élément surfacique

Lorsque cette option est activée, aucun élément surfacique ne figure dans la représentation avec faces cachées.

Uniquement remplissages résultant des couleurs

Lorsque cette option est activée, les surfaces sont représentées avec une couleur dans la vue avec faces cachées. La couleur du remplissage correspond soit à la couleur de l’élément, soit à la couleur de l’aspect de surface éventuellement assigné à l’élément 3D. Les textures éventuellement assignées sont ignorées.

Créer surfaces d'images (=textures), remplissages (=couleurs)

Lorsque cette option est activée, les surfaces auxquelles une texture a été affectée sont représentées par une surface d'image dans la représentation avec faces cachées. Les surfaces auxquelles aucune texture n’a été affectée sont représentées avec un remplissage de la couleur de l’élément ou de la couleur de l’aspect de surface assigné à l’élément.

A noter : Les surfaces d'images sont uniquement redimensionnées (découpées) correctement dans les projections parallèles (élévation, isométrie). Mais vous pouvez obtenir des effets réalistes dans les vues en perspective avec des surfaces granulées telles que le sable, le crépi, etc.

Lorsque l’option Tenir compte des transparences est activée, les surfaces auxquelles vous avez assigné un aspect de surface transparent apparaissent transparentes à l’affichage et les surfaces cachées deviennent visibles.

La fonction Aspects surf... vous permet d'appeler la boîte de dialogue Définir des surfaces, dans laquelle vous pouvez assigner une couleur différente à la couleur d'un élément ; l'élément sera alors représenté avec cette nouvelle couleur en mode faces cachées.

Tenir compte de la lumière

Si le paramètre Tenir compte de la lumière est activé, les lumières sont calculées selon l'Angle lumière dans la vue et l'Angle lumière de l'axe de vue lors du calcul des faces cachées. Il ne s'agit pas ici d'une étude du soleil ; les conditions d'éclairage sont idéalisées.

L'option Angle lumière dans la vue (gauche/droite) vous permet de définir l'orientation de la projection des ombres.

L'option Angle lumière de l'axe de vue (longueur de l'ombre) vous permet de définir la longueur de la projection des ombres.

L'option Intensité de la lumière vous permet de définir le nombre de nuances de couleurs utilisées pour les remplissages et les surfaces d'images. Entrez une valeur comprise entre 1 et 100. Plus la valeur est faible, plus l'image sera sombre.

L'option Intensité de la lumière d'appoint vous permet d'éclaircir les ombres et les remplissages. Entrez une valeur comprise entre 0 et 100. Lorsque l'intensité est nulle, la lumière d'appoint n'est pas calculée.

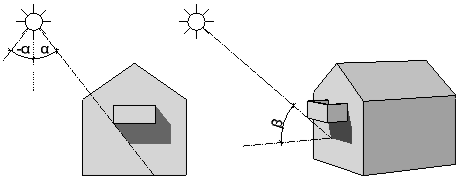

L'option Afficher les ombres vous permet d'activer les ombres projetées. Si la valeur de l'option Angle lumière dans la vue (gauche/droite) est négative, l'ombre est projetée vers la gauche ; si cette valeur est positive, elle est projetée vers la droite. Plus la valeur est faible, plus l'ombre est projetée à la verticale. L'option Angle lumière de l'axe de vue (longueur de l'ombre) détermine la longueur de l'ombre dans la vue isométrique. Plus la valeur est élevée, plus l'ombre est longue.

Eléments

Ce paramètre vous permet de spécifier si tous les éléments 3D visibles ou uniquement les éléments sélectionnés doivent être enregistrés dans la représentation 2D. Si vous optez pour la deuxième solution, vous pouvez sélectionner les éléments à prendre en compte après avoir activé l’option. Ce paramètre est uniquement proposé dans le cadre de la fonction Calcul faces cachées ; dans le cadre des autres fonctions, le programme enregistre toujours tous les éléments.

A noter : Le recalcul automatique des faces cachées à l’aide de la fonction Mise à jour faces cachées fonctionne uniquement lorsque l’option Représenter tous les éléments est activée.

Lignes de contact

Ce paramètre permet de définir l’angle de contact maximal pour lequel les faces adjacentes sont fusionnées, ce qui permet éventuellement d’adoucir les angles. Si vous entrez un angle important, seule la forme générale des arrondis apparaît.

Lignes de contact des éléments d’architecture

Vous pouvez définir ici la représentation des lignes de contact des éléments d’architecture. Ces options sont uniquement accessibles lorsque l’option Masquer les lignes de contact est activée. Dans le cas contraire, les deux options sont automatiquement activées.

Lorsque l'option Afficher lignes de contact entre éléments surfaciques différents ou Ligne de contact à l'intersection de 2 matériaux est activée, la ligne de contact entre des éléments surfaciques différents (hachurages, motifs, remplissages par exemple) ou à l'intersection de 2 matériaux sur un élément de construction est représentée.
A noter : Vous pouvez indiquer si les éléments surfaciques ou le matériau sont déterminants dans les Options, page Eléments de construction et architecture dans le cadre Eléments de construction.

Lorsque l’option Afficher lignes de contact des éléments arrondis est activée, la ligne de contact des éléments de construction arrondis (mur, poteau, cheminée) est affichée. Normalement, cette option est désactivée, afin que les éléments de construction arrondis soient représentés dans les vues sans lignes de contact gênantes.

Paramètres spéciaux

Pour coupe d'architecture

Ce paramètre permet d’effectuer des réglages particuliers pour les éléments d’architecture et de génie civil représentés en mode faces cachées. Pour en savoir plus, consultez la rubrique Représentation des éléments d'architecture en mode faces cachées. Cette option n'est pas disponible pour les vues associatives.

Echelle plan pour calcul

En cas de Vues et Coupes dérivées de la structure du bâtiment : Ce paramètre vous permet de définir l'échelle plan des calques sources pour le calcul faces cachées.

Résultat

Afficher la représentation des arêtes

Lorsque la case Afficher la représentation des arêtes est cochée, toutes les arêtes visibles sont affichées et sont représentées avec les propriétés de format réglées ici.
Lorsque la case correspondant à plume, trait, couleur ou layer est cochée, les éléments sont représentés avec la même propriété de format réglée dans cette boîte de dialogue. Lorsque la case correspondante est désactivée, l'élément conserve la propriété de format avec laquelle il a été dessiné.

Représenter les arêtes cachées

Lorsque la case Représenter les arêtes cachées est cochée, les arêtes cachées sont également visibles et sont représentées avec les propriétés de format réglées ici.
Lorsque la case correspondant à plume, trait, couleur ou layer est cochée, les éléments sont représentés avec la même propriété de format réglée dans cette boîte de dialogue. Lorsque la case correspondante est désactivée, l'élément conserve la propriété de format avec laquelle il a été dessiné.

Boutons dans le cadre de la boîte de dialogue

Ouvrir un Favori, Enregistrer un Favori

Restaurer

Cette fonction permet d'annuler le paramétrage et de rétablir les valeurs par défaut du programme dans la boîte de dialogue.
