Module Modeleur de terrains 3D
Vous pouvez aussi reprendre plusieurs profils (même provenant de modèles de terrain différents) sur un seul schéma.
Reprendre plusieurs coupes de profils identiques sur un schéma
Vous pouvez par exemple représenter sur un seul schéma l’état initial d’un terrain, l’état projeté et le terrain excavé, par exemple pour pouvoir mesurer directement des différences de surface. Pour ce faire, créez une coupe de profil pour chaque modèle de terrain 3D avec la même ligne de coupe (en utilisant toujours le même élément de base par exemple). Activez tous les calques et sélectionnez toutes les lignes de coupe concernées.
Exemple d’un profil longitudinal à plusieurs horizons
Coupe : AAA AAA : Sf=10.84 m2, xG=3.11 m BBB : Sf=10.37 m2, xG=3.15 m |
|
A Hauteur de référence B Centres de gravité C Niveau réel D Niveau prévu E Zone de profil F Ligne de référence G Jalon H Support de niveau sans déformation |
Reprendre plusieurs coupes de profils différentes sur un schéma
Le jalonnement des différents profils joue un rôle prépondérant lors de la création du schéma de profil. Pour que le schéma soit représenté de façon continue, le dernier jalon de la première coupe doit correspondre au premier jalon de la deuxième coupe.

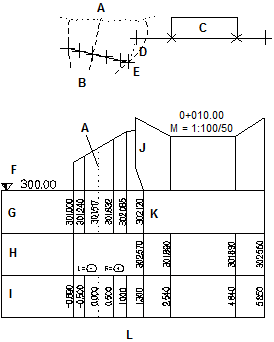

Exemple : activation d’un profil transversal et d’un profil longitudinal
Le dernier jalon du premier profil (transversal) est de 1,3 m, par conséquent le premier jalon du deuxième profil (longitudinal) doit se situer également à 1,3 m. Il en résulte que le deuxième élément doit être une jonction d’éléments, puisque seul un point zéro peut être défini comme jalon.
A Axe B Profil transversal 1 C Profil longitudinal D Jalon 1,3 m E Distance 1,3 m |
|
F Hauteur de référence G Hauteur H Longitudinal I Jalon J Déformation K Total des horizons avec jalon en continu L Support de niveau sans déformation |
