Escalier droit

Module Dessin d'escaliers

La fonction Escalier droit permet de dessiner des escaliers droits.

Pour créer un escalier droit

1. Cliquez sur Escalier droit (appel de la fonction).


   Vous pouvez appeler la fonction Escalier droit de l'une des manières suivantes

   • Barre des menus : Créer Architecture Dessin d'escaliers

   • Palette : Fonctions Zone Créer dans le module :

   Dessin d’escaliers

   • Configuration : Architecture Icône déroulante Escaliers

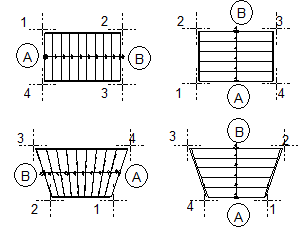

2. Entrez les quatre sommets du polygone définissant l’escalier dans la vue en plan (le premier et le dernier point définissent la marche de départ de l’escalier).
   Aidez-vous des outils accessibles dans la ligne de dialogue et dans le menu contextuel.


   Pour le dessin de lignes et de polygones, vous pouvez vous aider des outils suivants accessibles dans la ligne de dialogue :


   Icône	Fonction	Action
   	Aucune icône enfoncée	La ligne peut être dessinée selon un angle quelconque. C’est l’option activée par défaut.
   	Saisie perpendiculaire	La ligne peut uniquement être dessinée à angles droits par rapport à l'angle du système.
   	Pas d’angle imposé	La ligne peut uniquement être dessinée selon des pas d'angle donnés.
   15.00	Définir l'angle	Permet d’entrer le pas d’angle utilisé pour la saisie de lignes selon des angles donnés (uniquement lorsque la fonction est activée).



   (A) Marche de départ
   (B) Marche palière

3. Si vous voulez changer la position de la ligne de foulée, cliquez sur Limon réf. et choisissez le limon de référence pour la ligne de foulée : Intér. (intérieur), Extér. (extérieur) ou Centre. Si vous choisissez Intérieur ou Extérieur, vous pouvez entrer la distance entre la ligne de foulée et le limon dans le champ Distance.
4. Cliquez sur Hauteu pour saisir les cotes de niveau de l’escalier.
5. En cliquant sur Reprendre les paramètres, vous pouvez reprendre les paramètres d'un escalier existant.
6. Cliquez à l'aide du bouton droit de la souris ou cliquez sur OK dans la barre contextuelle pour valider les paramètres en cours.
7. Définissez à présent la géométrie de l'escalier (marche de départ, hauteur de marche, etc.).
8. Cliquez sur et définissez les éléments de l'escalier.
   Validez les paramètres en cliquant sur OK.
9. Une fois tous les éléments définis, cliquez sur Fermer pour terminer le dessin de l’escalier et répondez Oui à la question du programme.

   L’escalier est enregistré et sa définition terminée.

10. Positionnez éventuellement l'annotation de l'escalier.
