V1 moins V2, supprimer V2

Module Modeleur 3D

La fonction V1 moins V2, supprimer V2 permet de créer un évidement dans un volume ou une surface 3D ; le volume ou la surface 3D ayant servi à créer l'évidement est supprimé.

A noter : Le volume évidé conserve ses propriétés et attributs initiaux.

Pour créer un évidement dans un volume (avec suppression du volume sécant)

1. Cliquez sur V1 moins V2, supprimer V2 (appel de la fonction).


   Vous pouvez appeler la fonction V1 moins V2, supprimer V2 de l'une des manières suivantes

   • Barre des menus : Créer Modules supplémentaires Modeleur 3D

   • Palette : Fonctions Zone Créer dans le module :

   Modeleur 3D

   • Configuration : Présentation Icône déroulante Volumes booléens

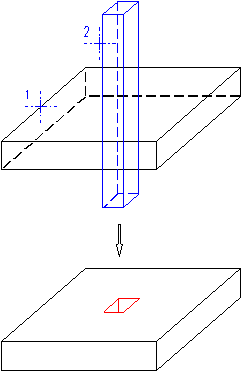

2. Sélectionnez en premier lieu le volume dans lequel vous voulez créer un évidement.
3. Sélectionnez le(s) volume(s) sécant(s) ou la/les surface(s) 3D qui chevauchent la première, en vous aidant au besoin de la Fonction multiple.

   Les volumes ou surfaces sécants sont supprimés.

   A noter : Les volumes 3D peuvent créer des évidements dans des surfaces 3D, mais les surfaces 3D ne peuvent pas évider des volumes.
