Volume de révolution

Module Modeleur 3D

La fonction Volume de révolution permet de dessiner des volumes en faisant tourner un contour autour d'un axe.

Pour créer un volume de révolution

1. Cliquez sur Volume de révolution (appel de la fonction).


   Vous pouvez appeler la fonction Volume de révolution de l'une des manières suivantes

   • Barre des menus : Créer Modules supplémentaires Modeleur 3D

   • Palette : Fonctions Zone Créer dans le module :

   Modeleur 3D

2. Indiquez les éléments 3D qui doivent former le contour (le contour doit être plan, mais non fermé).
3. Entrez le premier point de l’axe de révolution.
4. Entrez le deuxième point de l’axe de révolution.

   A noter : L’axe de révolution doit se trouver dans le plan du contour, mais ne doit pas le couper.

5. Entrez le nombre de facettes.

   La valeur que vous entrez ici se rapporte à une révolution de 360 degrés ; pour des angles de rotation inférieurs, le volume est constitué d'un nombre de facettes proportionnellement inférieur.

6. Entrez l’angle de rotation.
7. Indiquez si les surfaces de contact doivent être supprimées (les surfaces situées dans le même plan sont fusionnées).

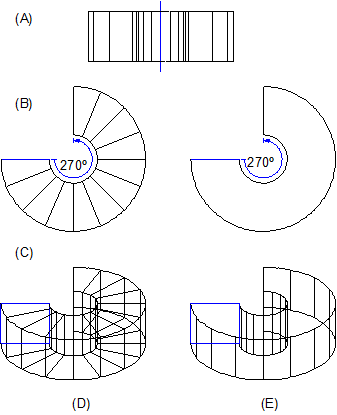

   (A) Vue en plan
   (B) Elévation
   (C) Projection parallèle
   (D) Volume de révolution, les surfaces de contact sont conservées
   (E) Volume de révolution, les surfaces de contact sont fusionnées
